Douchekop Houder Voor Gebruik Op Doucherolstoel (maatwerk)

Deze douchekophouder is ontwikkeld voor Michiel. Tijdens het douchen rustte de douchekop regelmatig op zijn schouder. Dat veroorzaakte ongemakkelijke situaties, ongelijkmatige lichaamswarmte en praktisch ongemak voor zowel Michiel als voor degene die hem helpt. Regelmatig gleed de douchekop ook van zijn schouder. Een douchekophouder aan de muur voldeed niet, omdat dan slechts een beperkt deel van zijn lichaam gedoucht werd. Michiel zocht een manier om zonder hulp onder de douche te kunnen zitten.

Andere bestaande oplossingen voldeden niet, omdat ze:

• In de weg zaten tijdens het douchen

• Te weinig instelmogelijkheden boden

Het ontwerp is tot stand gekomen in nauwe samenwerking tussen Michiel en Sanne tijdens hun deelname aan FysiekFabriek.

Het ontwerp biedt een stevige, verstelbare houder voor de douchekop, die aan de bestaande Reflex douche-/toiletstoel van Lopital wordt bevestigd. Door gebruik te maken van hetzelfde klemmechanisme als de originele voetensteun, kon de houder zonder aanpassingen aan de douche-/toiletstoel gemonteerd worden.

Daarbij is elk detail afgestemd op Michiel's mogelijkheden én zijn specifieke situatie.

De douchekophouder is ontwikkeld voor één specifieke gebruiker en is afgestemd op de vaardigheden, situatie en voorkeuren van die persoon. Wat hier wordt gedeeld, is bedoeld als inspiratie voor anderen. We streven ernaar zo duidelijk en volledig mogelijk uit te leggen hoe dit idee tot stand is gekomen; sommige informatie kan echter onvolledig zijn of bepaalde context kan ontbreken.

Aan het gebruik van de hier gedeelde informatie of aan de inspiratie die daaruit voortvloeit, kunnen geen rechten worden ontleend. U bent en blijft volledig verantwoordelijk voor hoe u deze informatie gebruikt en voor alle gevolgen die daaruit voortvloeien. U bent tevens verantwoordelijk voor het naleven van alle toepasselijke wet- en regelgeving.

Door deze informatie te gebruiken, verklaart u dat u onze voorwaarden in de bijgevoegde Read Me heeft gelezen en ermee akkoord gaat.

Het ontwerp bestaat uit twee 3D-printbare onderdelen:

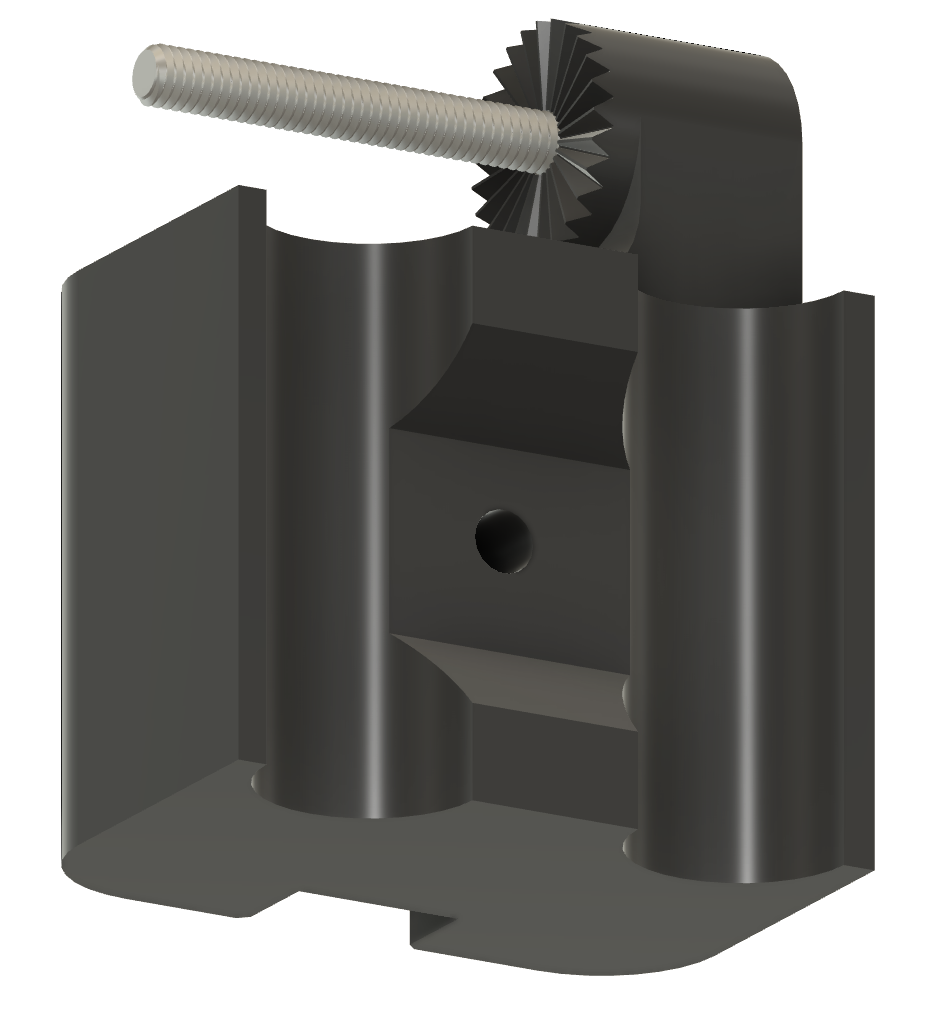

1. Klem

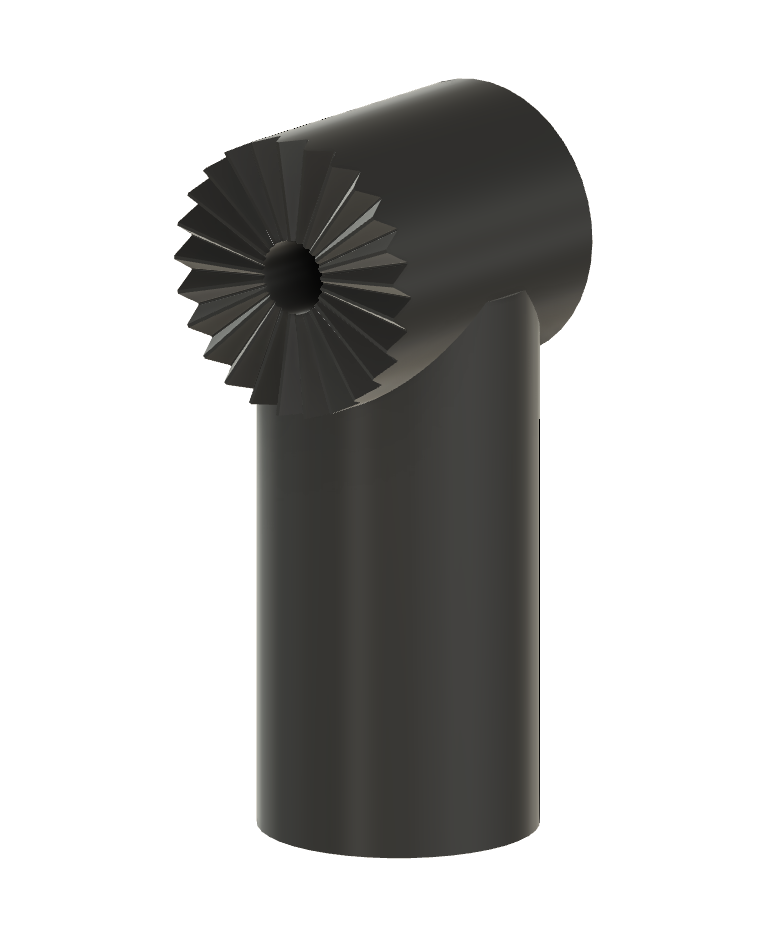

2. Draaibare houder

De volgende materialen zijn gebruikt:

1. Real Filament PC-PETG Filament 1,75 mm
2. Doucheset OK (een deel van de stangen is gebruikt; de onderdelen voor de wandmontage zijn weggelaten)
3. 1x Roestvrijstalen moer M6
4. 1x Roestvrijstalen borgmoer M6
5. 1x Bison Lock Bond (voor het vastzetten van de roestvrijstalen moer)
6. 1x Zwarte rubberen ring (uit het assortiment kraanringen)
7. 1x Vleugelmoer M6 of draaiknop (3D-geprint)
8. 1x Roestvrijstalen bout M6x60 mm
9. 1x Snelspanklem M6x50 mm (of een andere excentrische hendel)

Deze douchekophouder is specifiek ontworpen voor: een individuele gebruiker (Michiel) met specifieke behoeften en een specifieke douchestoel: namelijk Reflex douche-/toiletstoel van Lopital in de versie zoals Michiel die heeft.

Houd er bij hergebruik rekening mee dat het ontwerp niet universeel toepasbaar is. Denk hierbij onder andere aan: afmetingen en constructie van de gebruikte douche-/toiletstoel; type en grootte van de douchekop; behoeften en fysieke gesteldheid van de gebruiker; bewegingsruimte en voorkeuren van degene die helpt bij het douchen.

Check het beschikbare patroon en pas het aan voor de persoon en de situatie waarvoor je het wilt maken. Test het altijd op veiligheid in het gebruik voor de persoon voor wie je het maakt en in de situatie waarin deze het gebruikt. Maak eventueel een testversie van goedkoop materiaal of restmateriaal.

Print de twee benodigde onderdelen: de klem (voor bevestiging aan de douchestoel) en de draaibare houder (voor de douchestang).

Steek de snelspanner door het middelste gat in de geprinte klem.

Schuif een rubberen ring over de zadelklem aan de binnenkant van de klem, zodat deze goed aansluit op het binnenoppervlak. Dit zorgt voor extra stabiliteit en voorkomt beschadiging van de klem.

5a: Bevestig de eerste moer

Breng een kleine hoeveelheid Bison Lock Bond aan op de schroefdraad van de zadelklem en draai de roestvrijstalen M6-moer erop.

5b: Zet vast met een borgmoer

Plaats een M6 borgmoer bovenop om alles stevig op zijn plaats te houden.

Test of de klem goed past op de Reflex douche-/toiletstoel van Lopital. Bevestig hem aan dezelfde buizen als de voetensteun. Zorg ervoor dat de uitsparingen netjes over de buizen van de stoel passen en dat de klemkracht voldoende is. Draai de moeren naar behoefte aan of los om de juiste spanning te bereiken.

Laat het uitharden: Laat de klem minimaal 15-30 minuten zitten en verwijder deze zonder te veel te draaien of te trekken. De Bison Lock is na 3 uur volledig uitgehard.

Steek een M6x60mm roestvrijstalen bout vanaf de buitenkant door de helft van het draaimechanisme dat deel uitmaakt van de klem. Houd de andere helft van het draaimechanisme aan de binnenkant op zijn plaats.

Vastzetten met vleugelmoer: Draai een M6 vleugelmoer op de bout om het draaimechanisme stevig vast te zetten. Dit maakt het eenvoudig om de positie van de douchekop aan te passen en te vergrendelen.

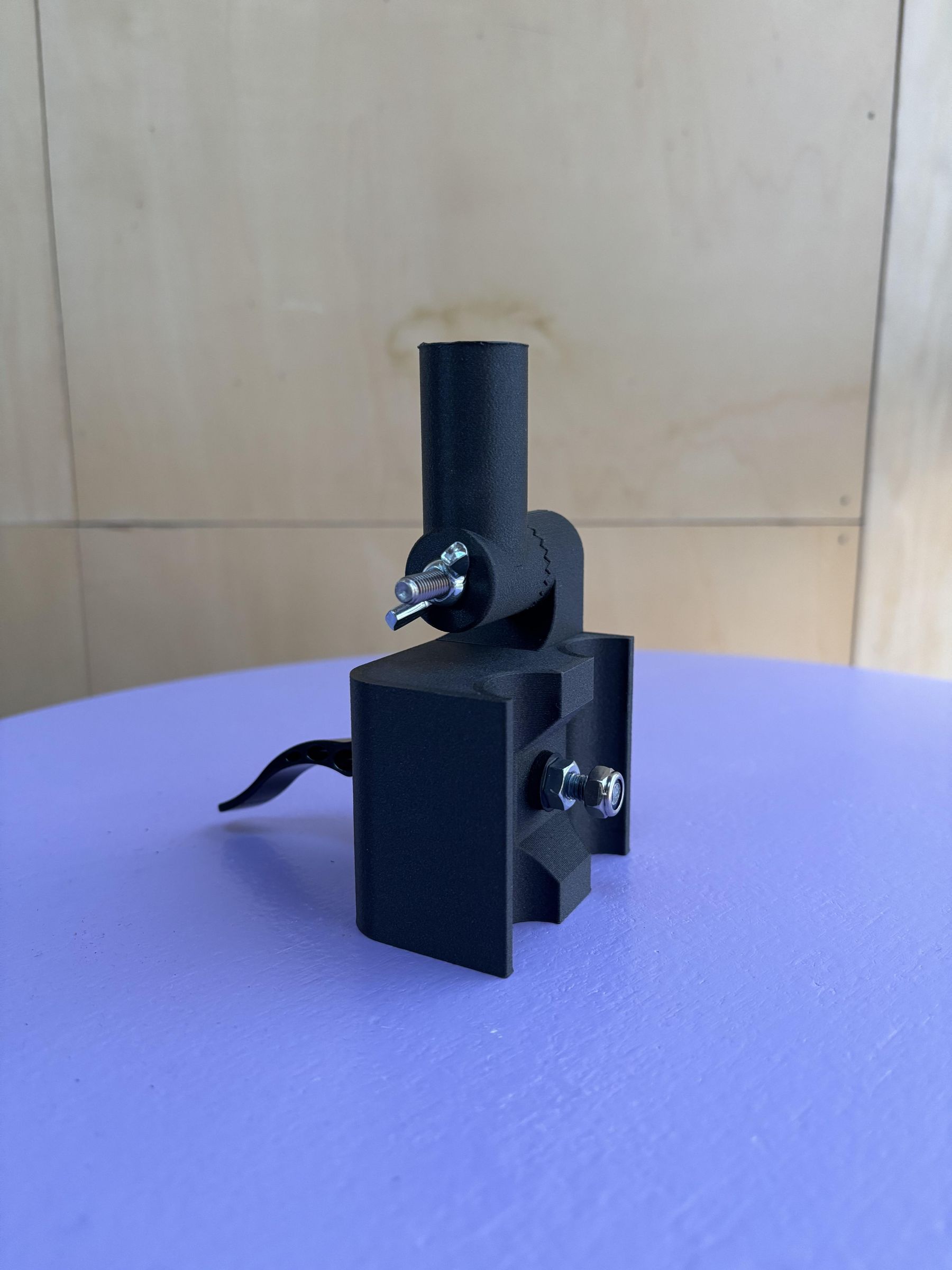

Bevestig de klem weer aan de stoel. Steek vervolgens de douchestang in de ronde gleuf van het draaimechanisme. Plaats tot slot de douchekop in de houder aan het uiteinde van de stang.
