Dual JFET Phono Preamp MM STANDARD 1.2 ** Update

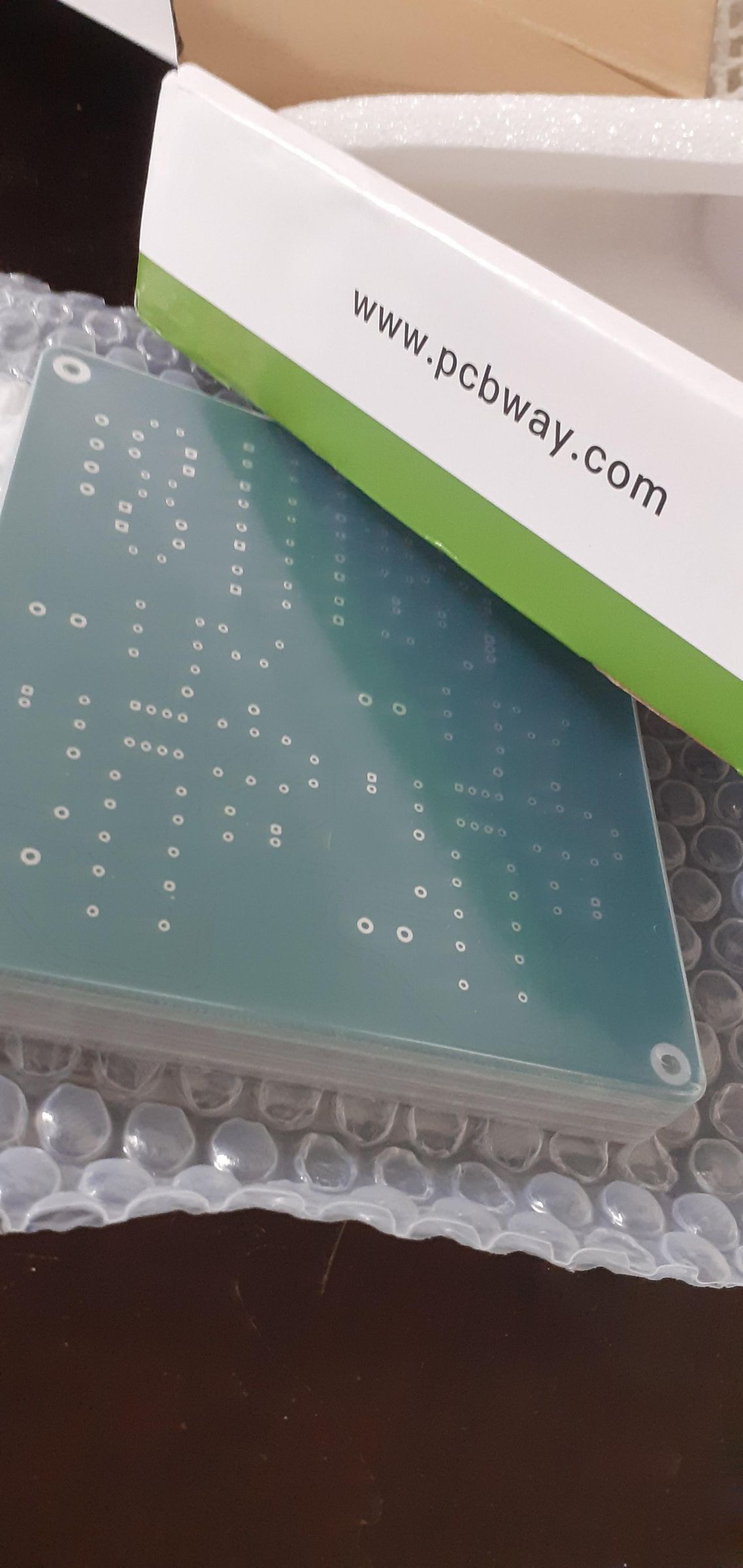

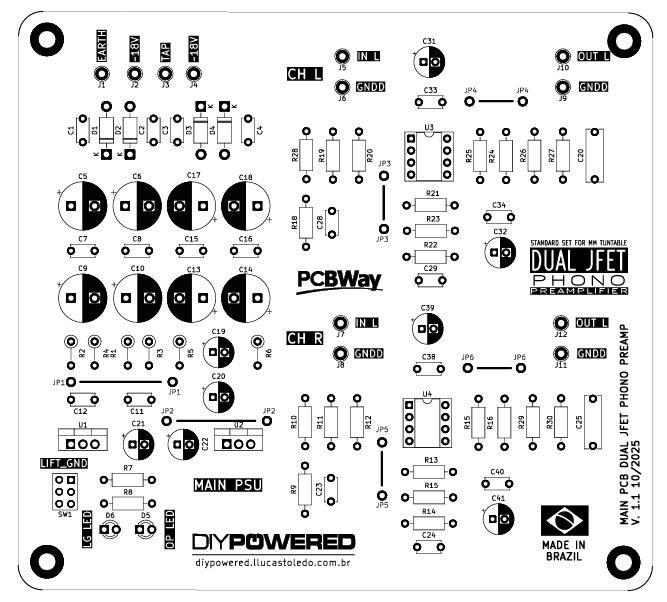

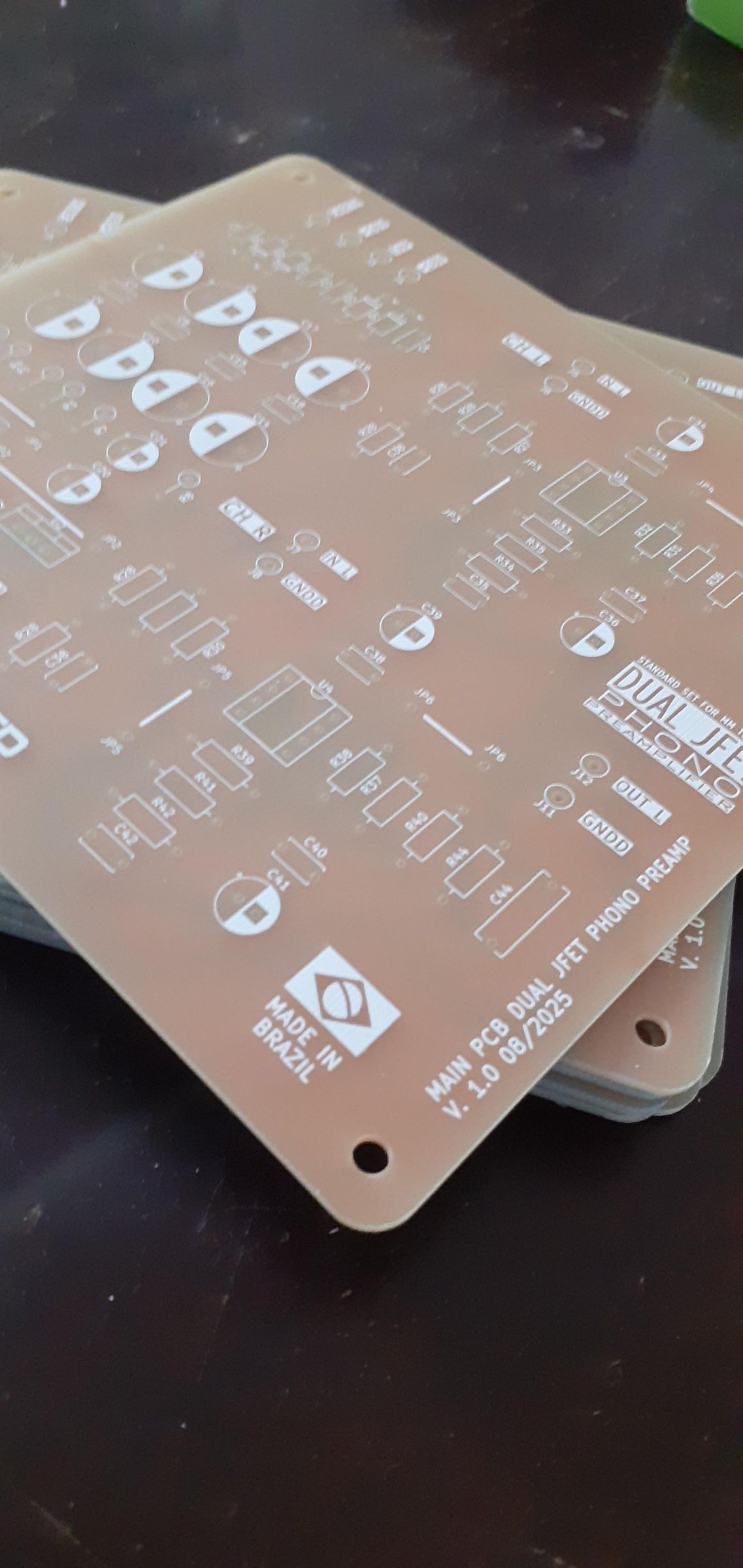

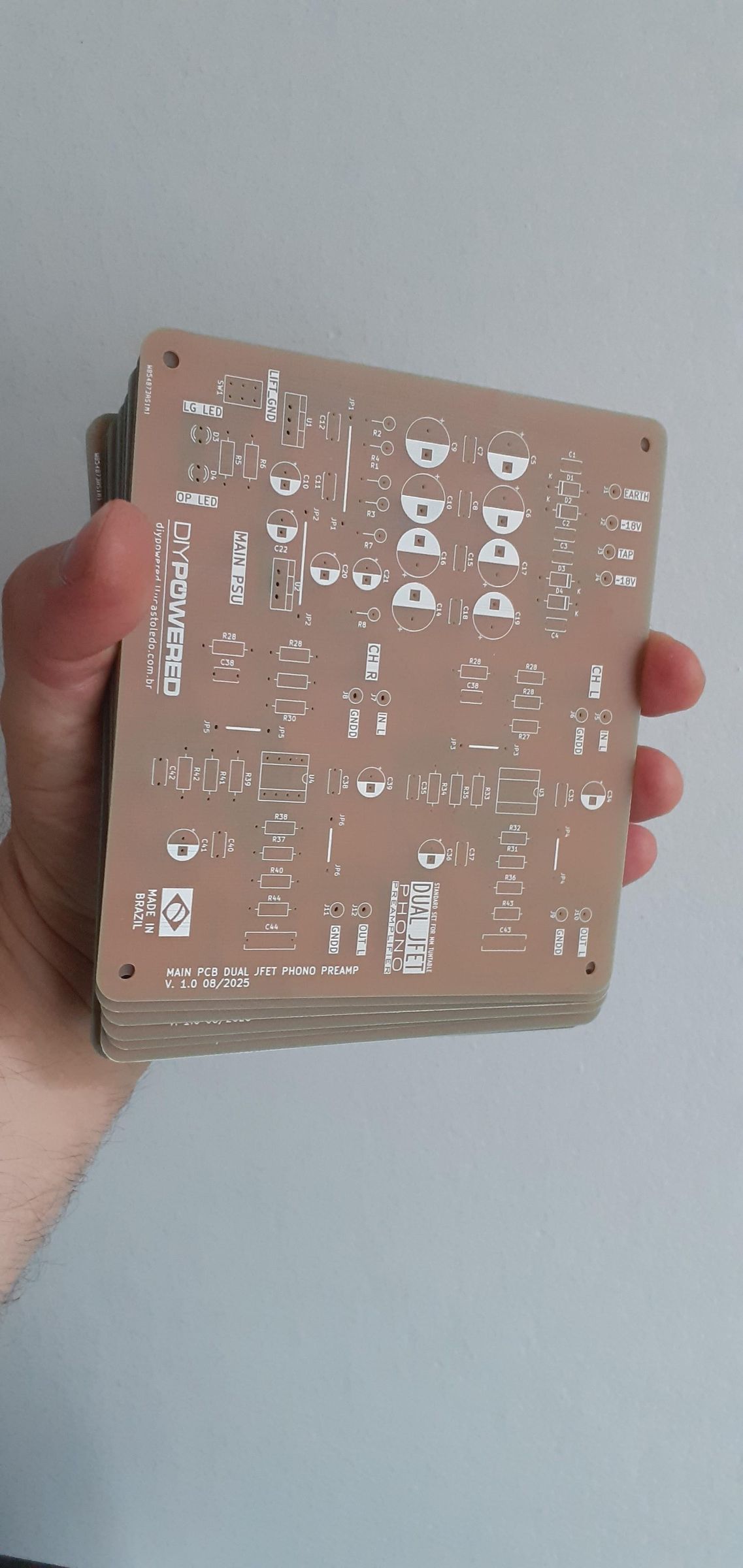

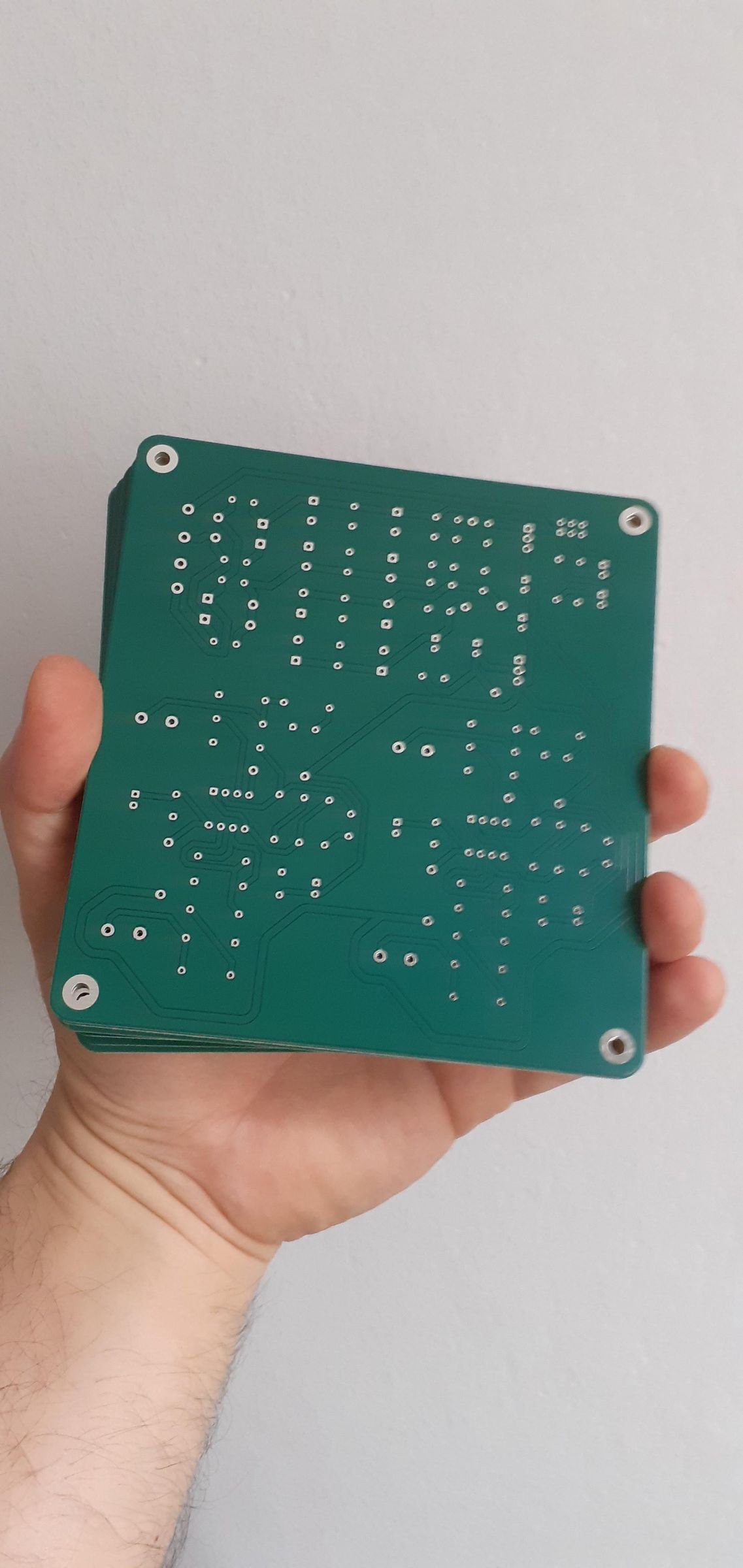

É com muita satisfação que publico esse artigo sobre a fabricação das placas do Dual JFET phono preamp, na versão MM Universal. Aproveitei para revisitar o esquema elétrico e o design da PCB, ajustando alguns detalhes e corrigindo as informações do SILK que eu enviei por engano - sim, eu errei feio! Mas esse pequeno erro - pra minha sorte e alegria - se resume somente ao SILK de alguns componentes, todas as trilhas e o roteamento estão perfeitos, e os arquivos foram atualizados no site para ajuste desse detalhe,

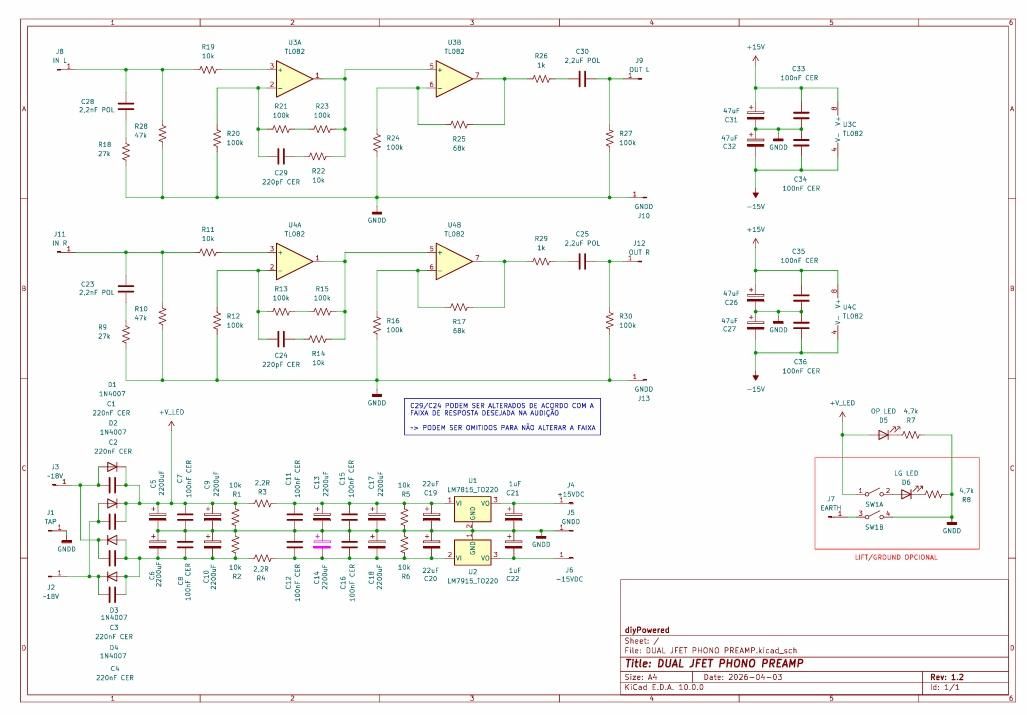

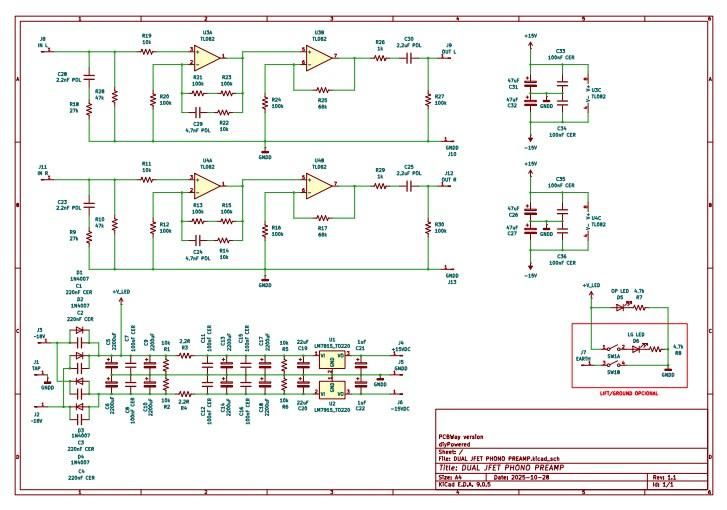

Esquema elétrico revisto

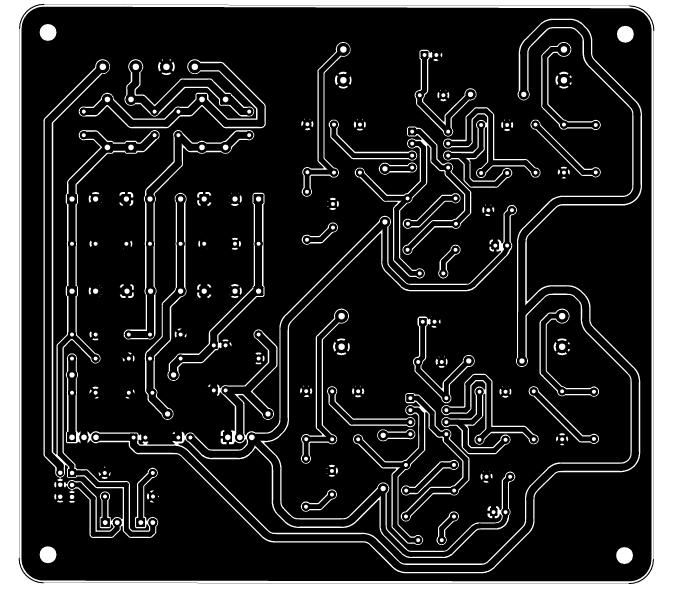

Revisitei o esquema elétrico e aprimorei o layout, passando a mostrar os dois canais com a correspondente simbologia da placa, para facilitar a localização na montagem. Honestamente, eu não esperava tanta repercussão nesse projeto: desde que publiquei em agosto de 2025, recebi muitas mensagens sobre ele, desde questões de timbre até mesmo se eu desenvolveria a placa de circuito impresso.

Compre a placa Dual JFET phono preamp diretamente do site PCBWay e receba em casa

Link direto: Dual JFET phono preamp MM STANDARD 1.1 ATUALIZADO

Mais sobre esse projeto: Dual JFET phono preamp - pré-amplificador para toca discos com ajustes de resistência e capacitância

Arquivos para download atualizados na versão 1.1: Versão MM 1.1

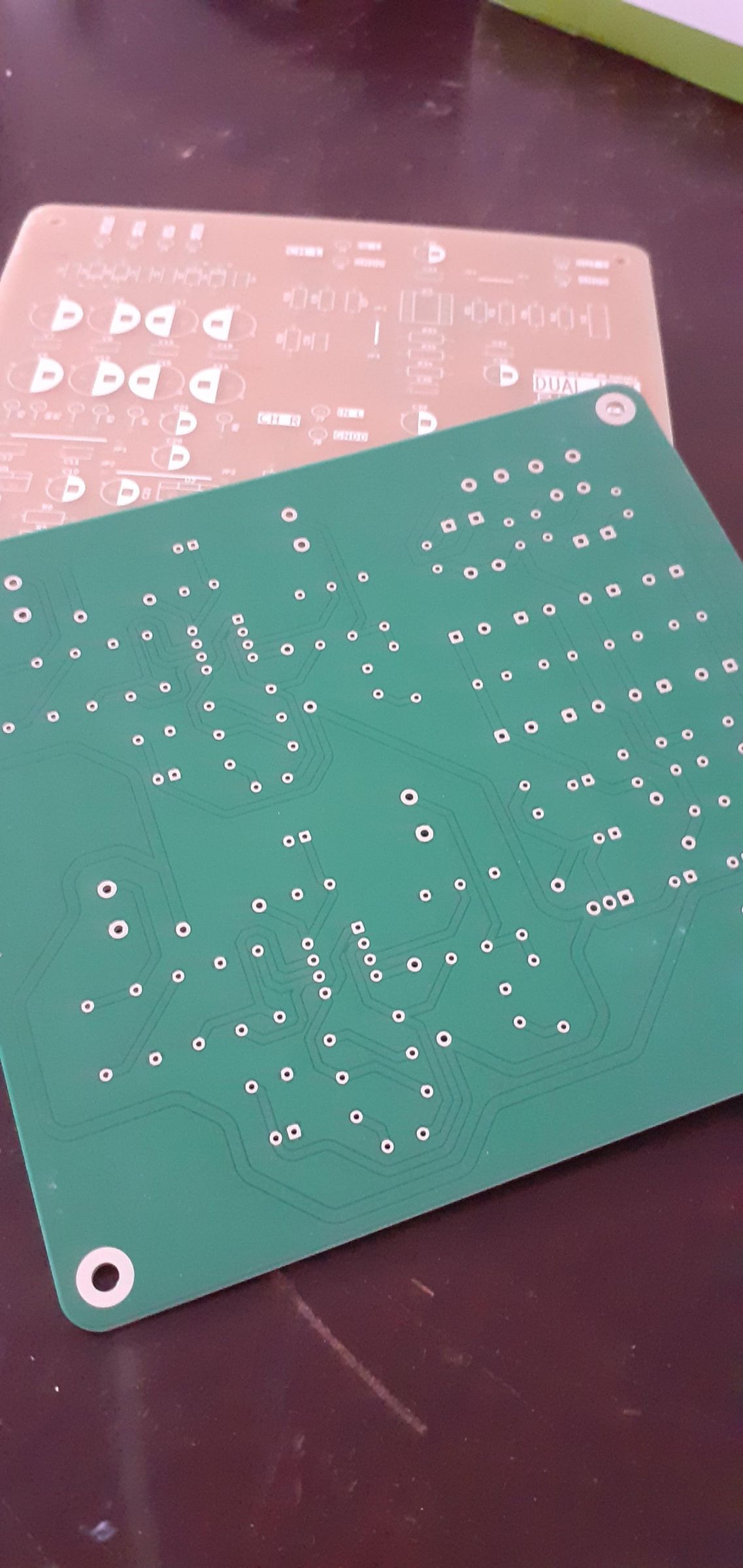

Mas se preferir aproveitar e comprar diretamente comigo as placas do primeiro lote, me envia mensagem por aqui ou pelo Instagram. Embora alguns componentes do SILK tenham sido impressos de forma incorreta, as trilhas e o roteamento estão corretos, basta seguir as orientações que serão enviadas para montar o circuito.

Componentes electrónicos

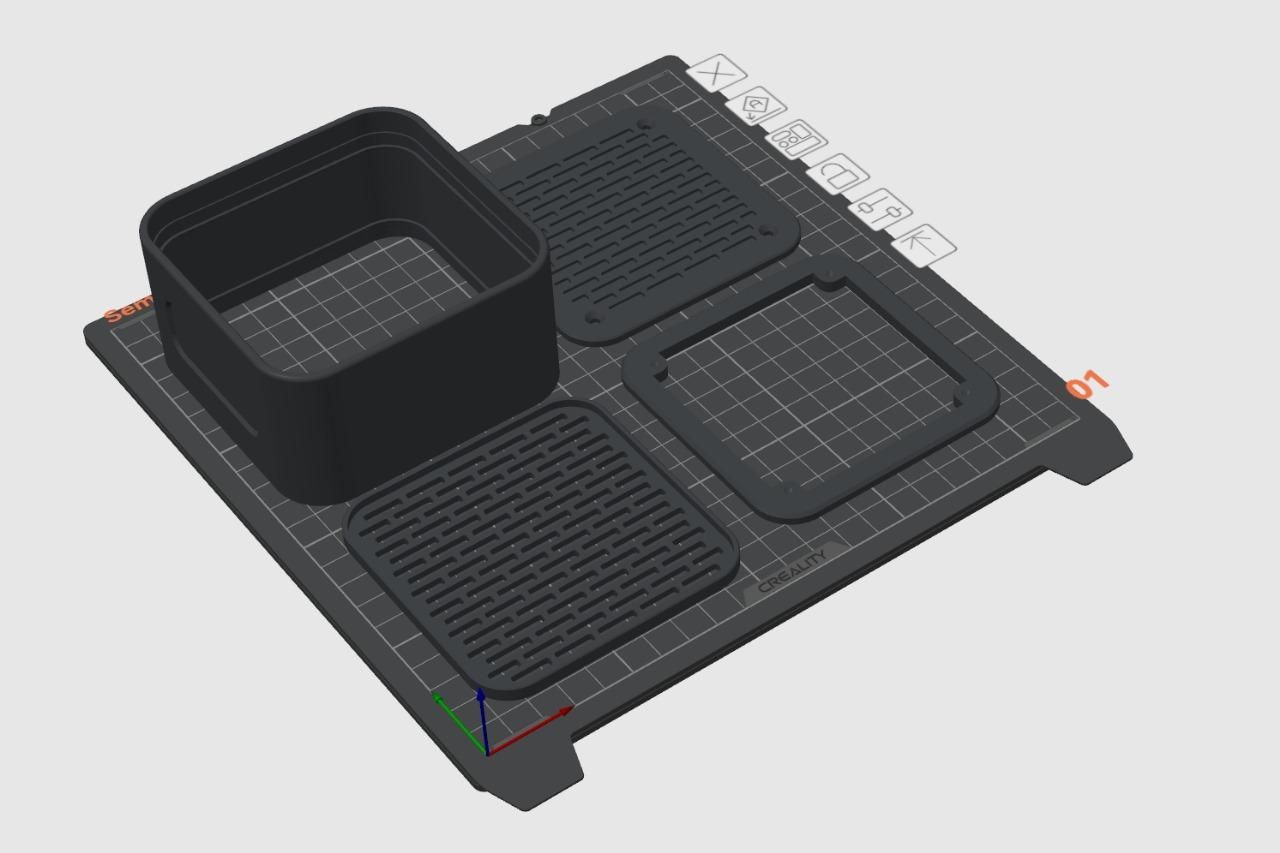

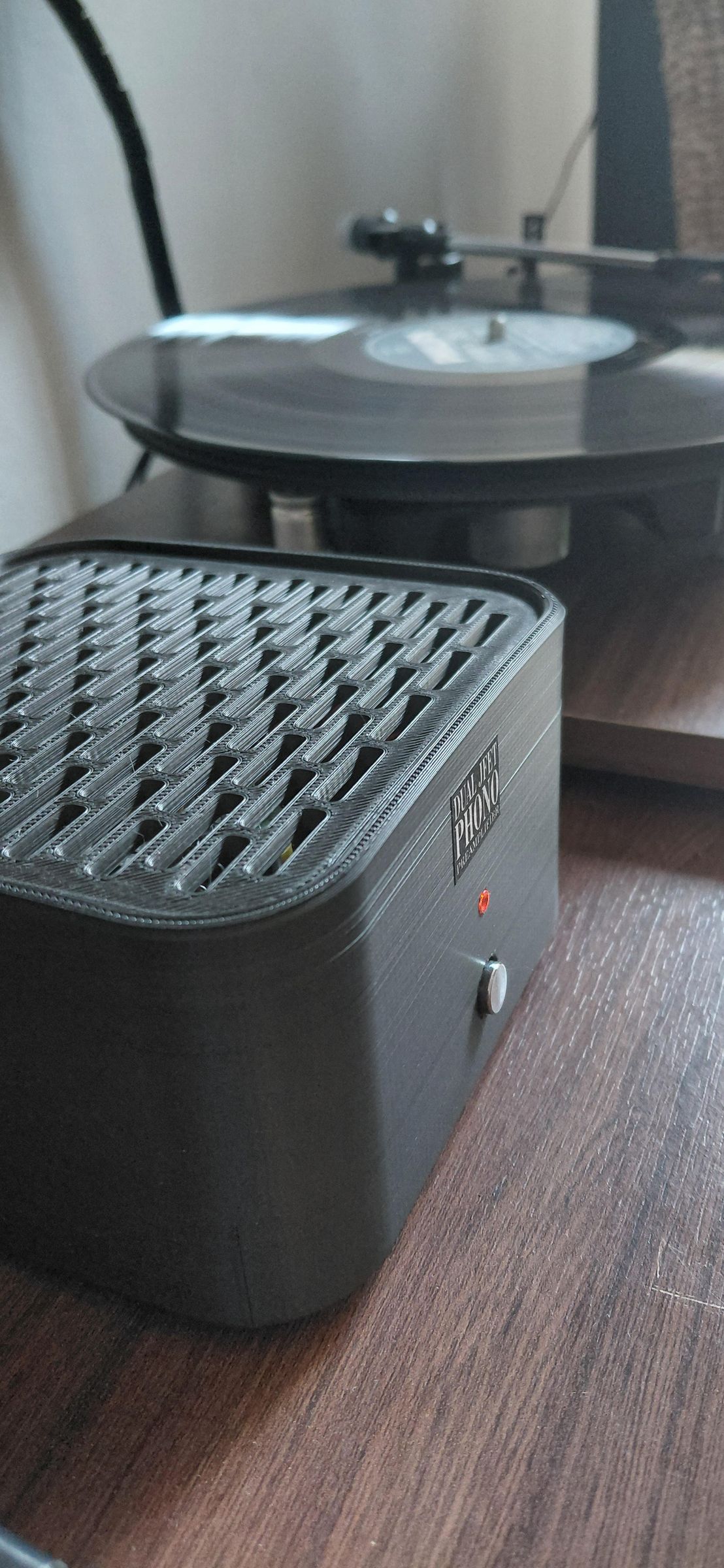

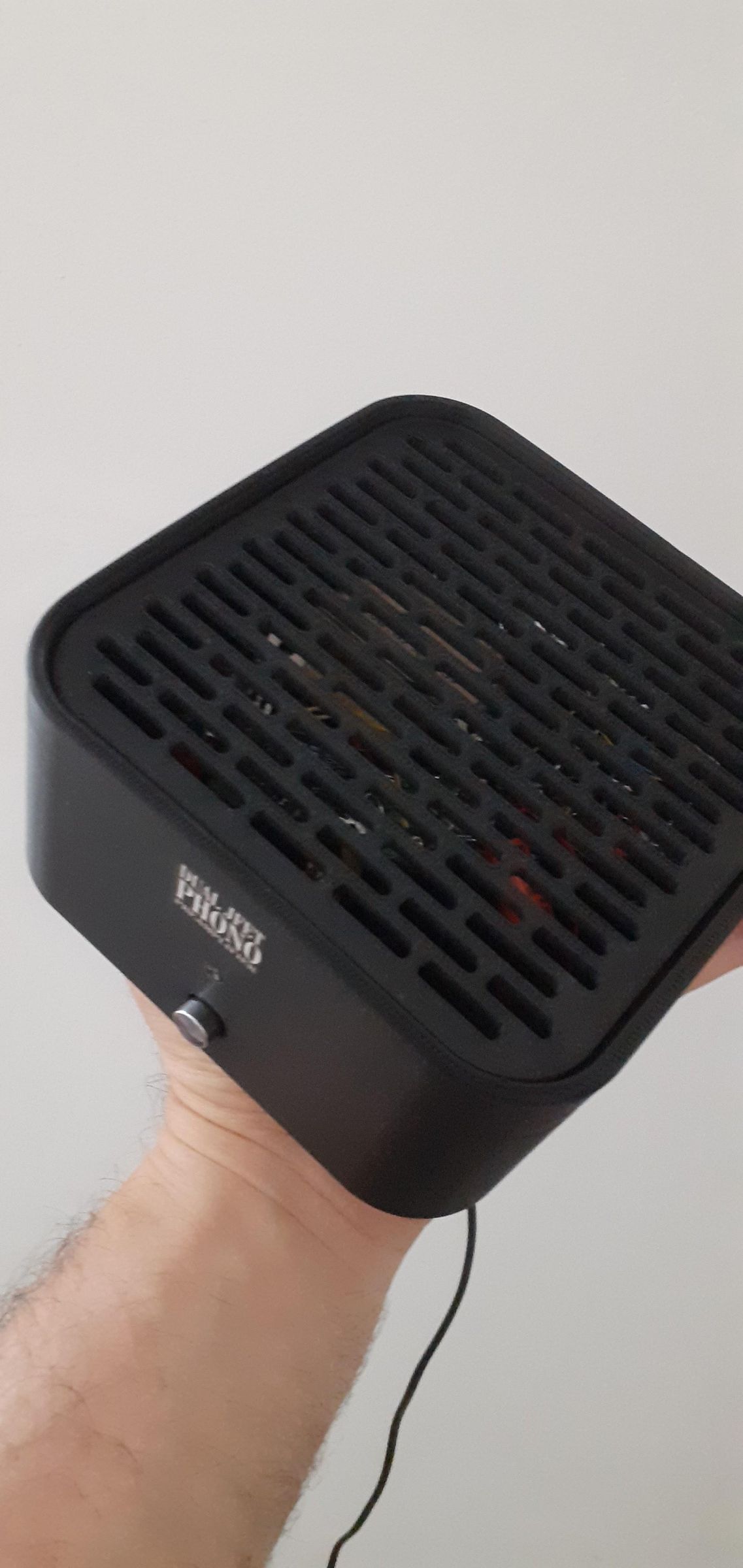

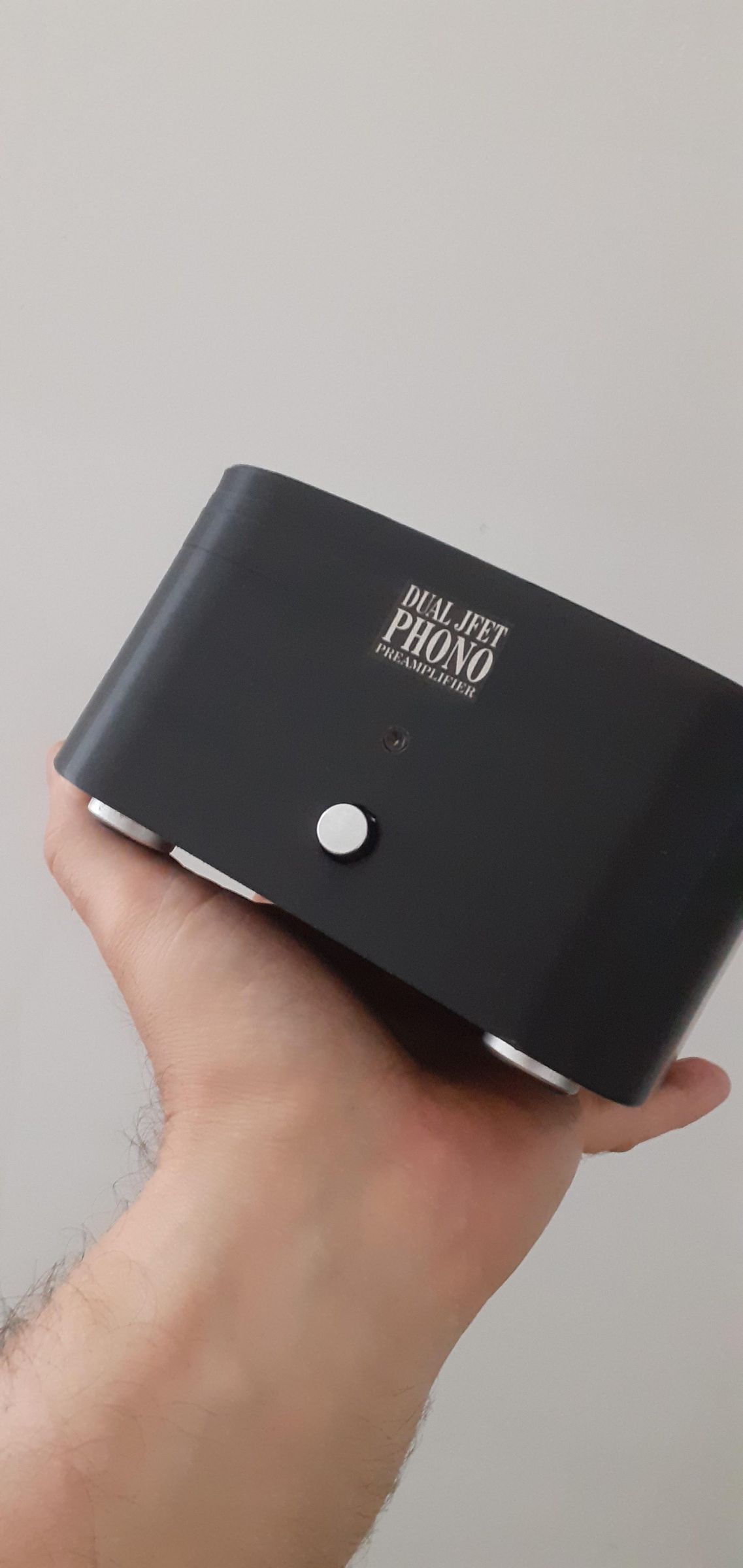

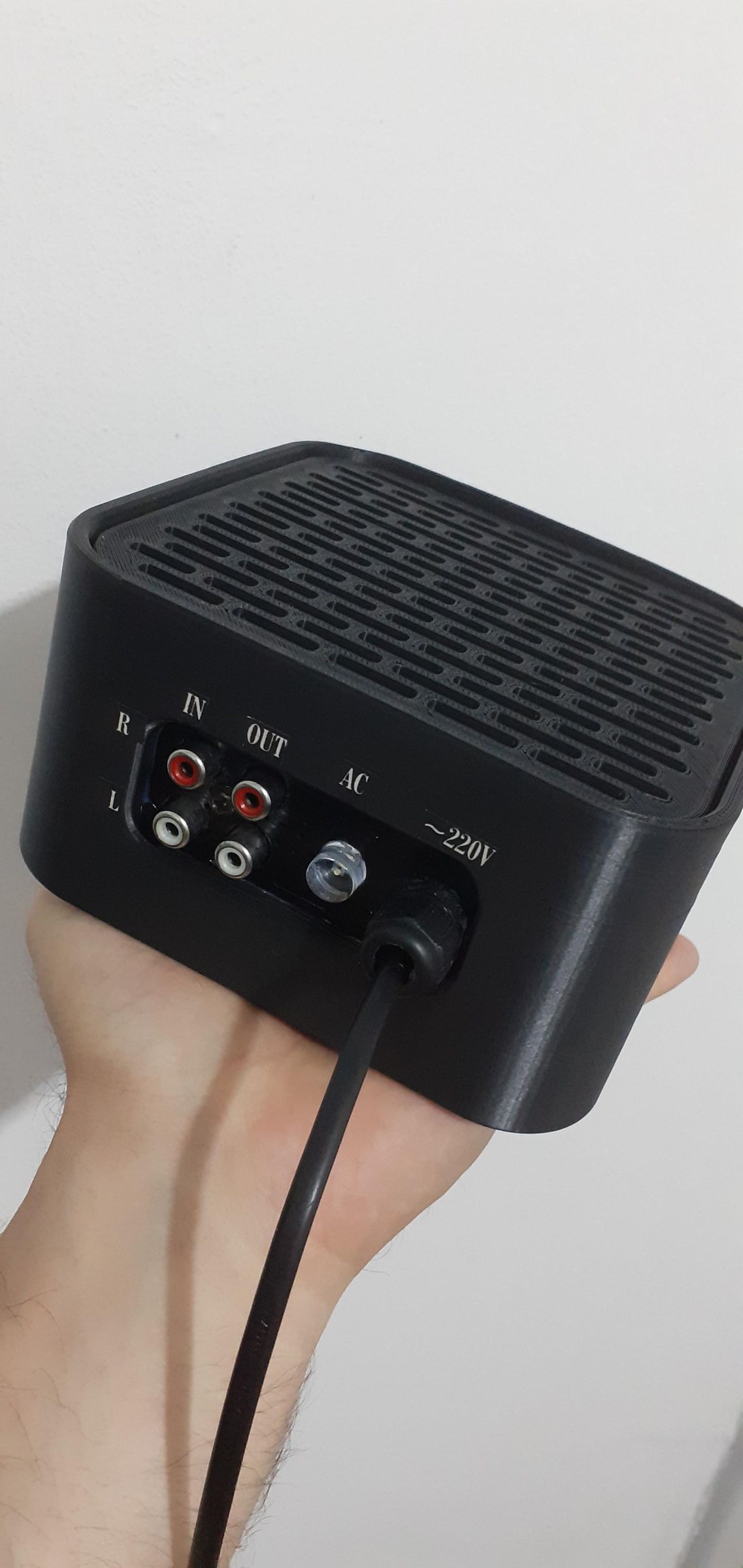

Case impresso em 3D

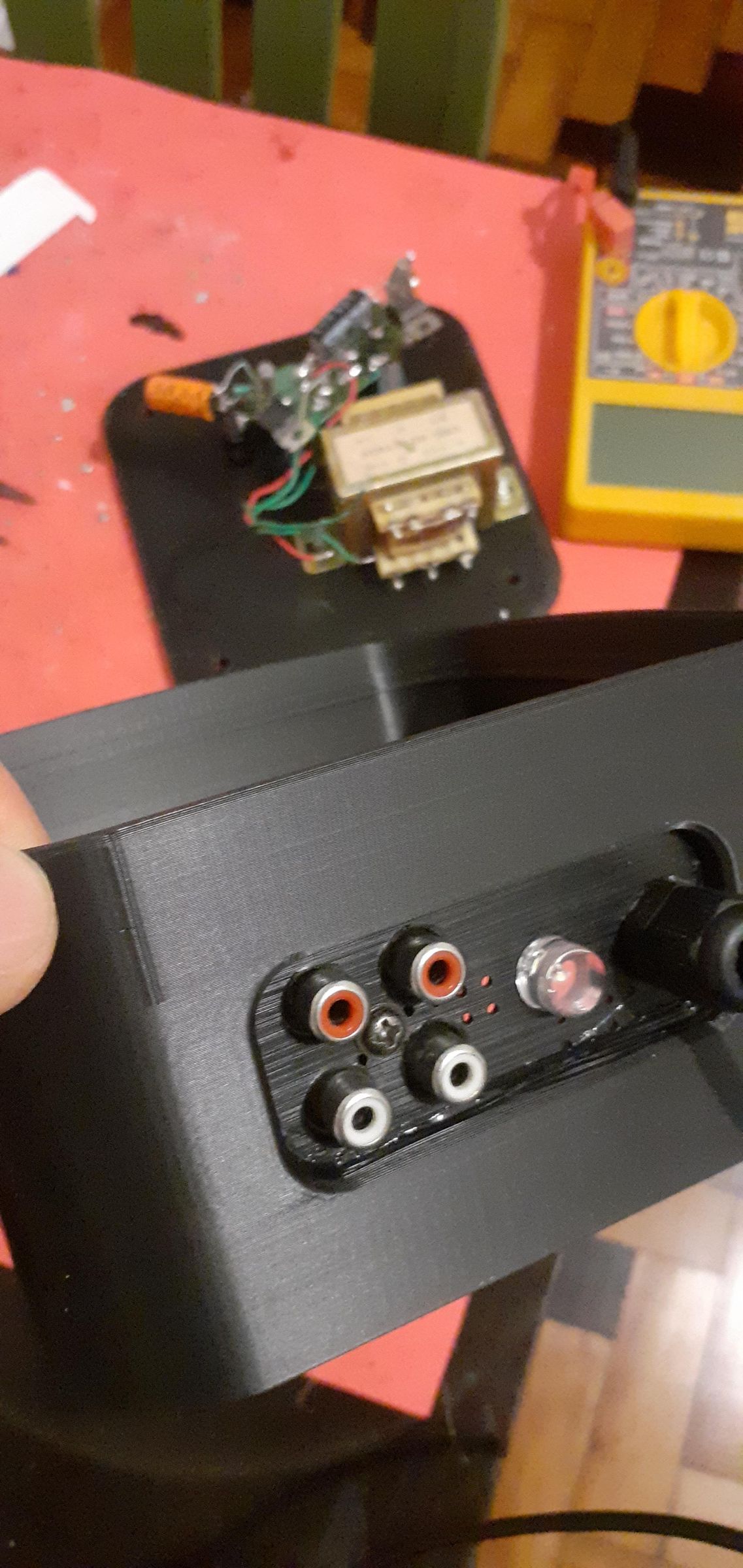

A referência do case impresso em 3D e os arquivos de download estão disponíveis no site Thingiverse - lembrando que eu redimensionei esse case para atender ao projeto, ficando maior do que o original. Se você gostou desse modelo, posso indicar o contato que fez essa peça pra mim - por padrão dos arquivos do projeto da peça, ela é praticamente lisa e você precisa fazer a furação de acordo com a sua necessidade, a única furação que será feita a partir do arquivo bruto é esta:

Furação original do arquivo

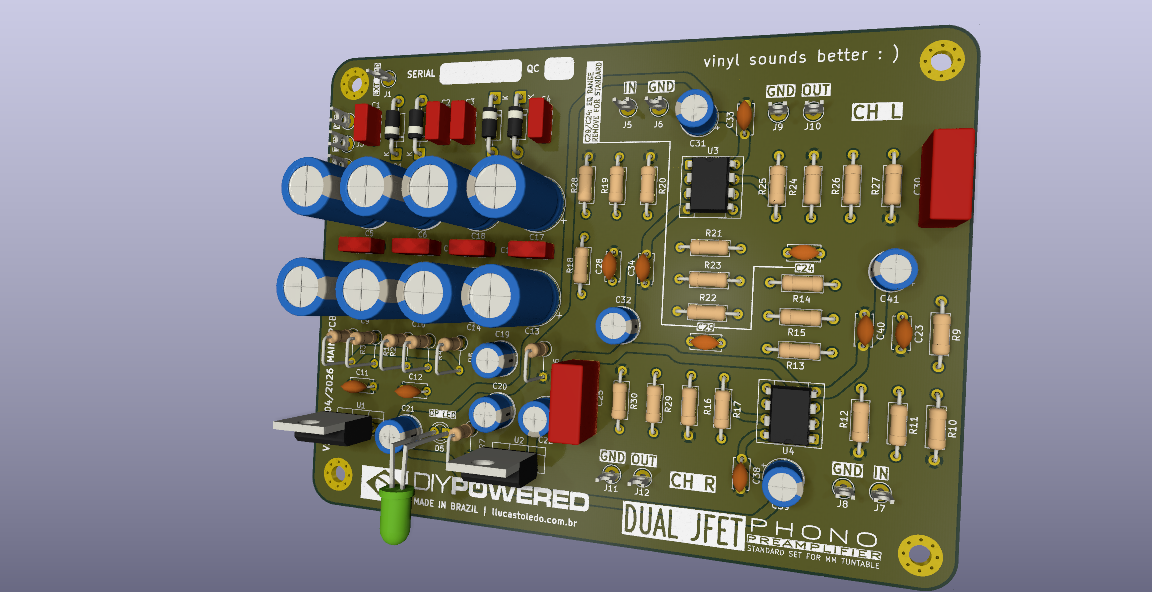

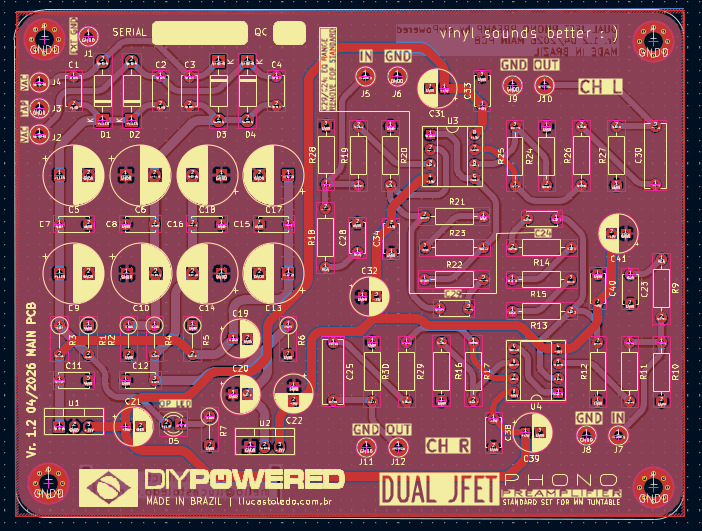

Versão 1.2 NOVO

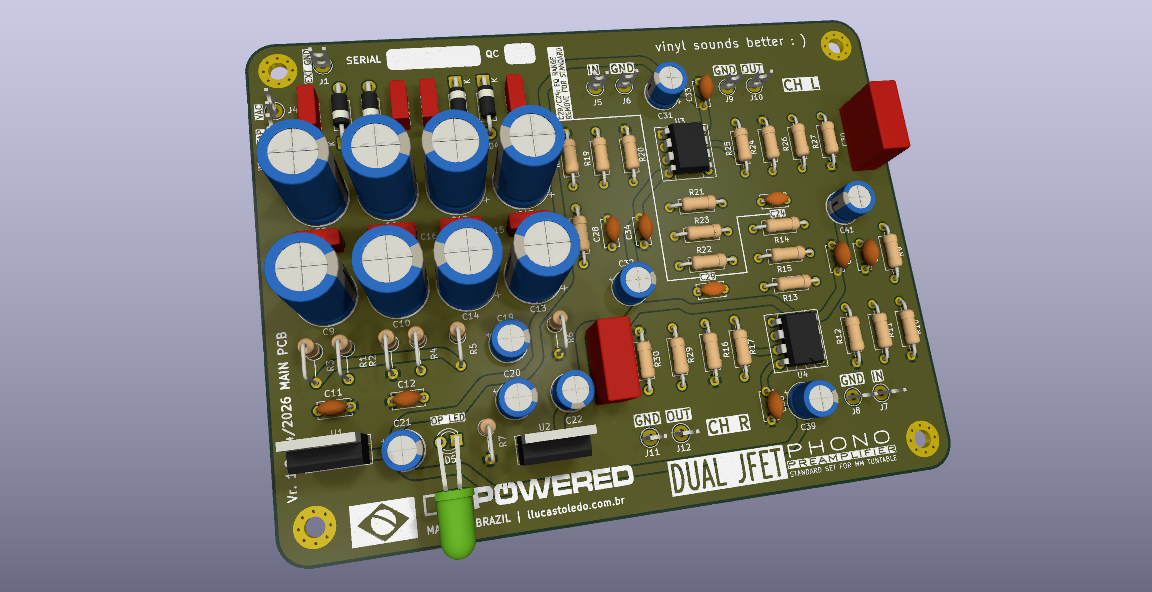

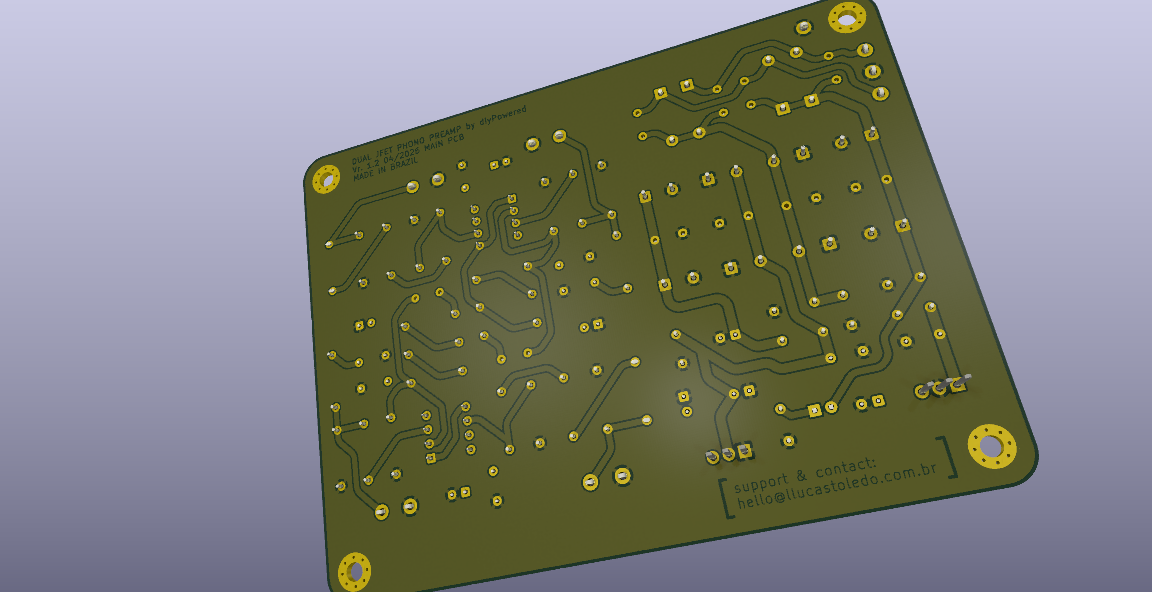

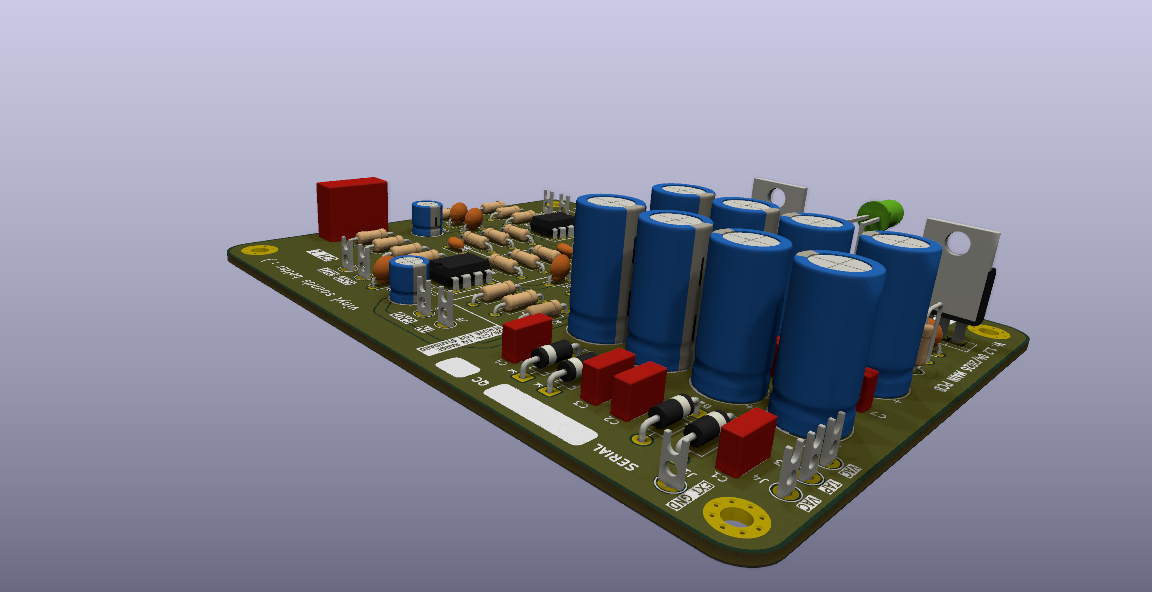

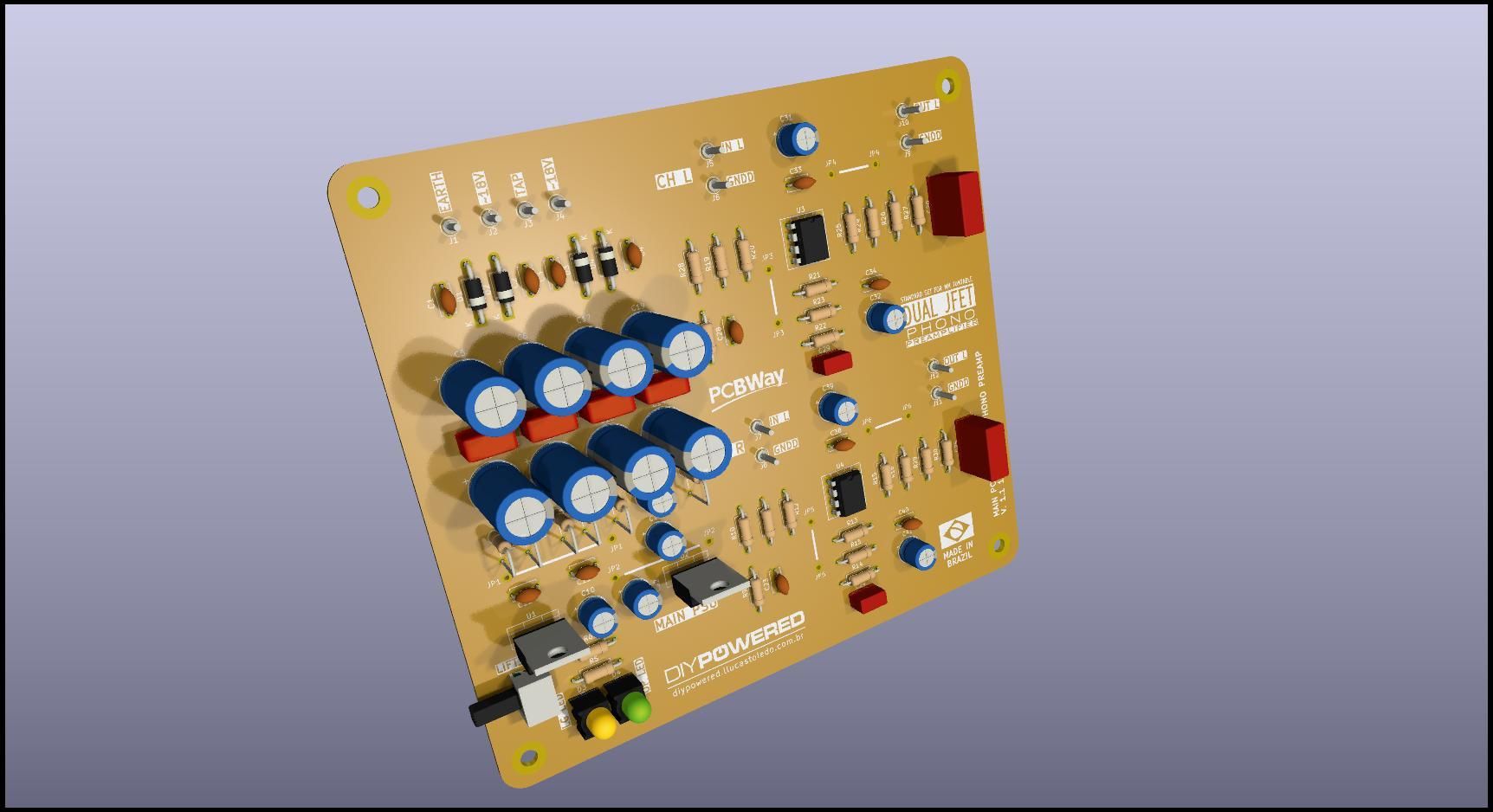

Placa de circuito impresso dupla face compacta com fonte, reguladores e dois canais, pronta para usar. Nova versão traz um ajuste de resposta de frequência e permite o ajuste de resposta ou remoção desse ajuste para uma operação 'flat'. Ideal para set que possui equalizador dedicado.

Compre a placa na PCBWay

https://www.pcbway.com/project/shareproject/Dual_JFET_phono_preamp_MM_STANDARD_1_0_af998fa7.html

Baixe os arquivos da PCB e esquema elétrico

DUAL JFET PHONO PREAMP PCB 1.pdf

DUAL JFET PHONO PREAMP PCB 2.pdf

DUAL JFET Phono Preamp SCH.pdf

BOM LIST - DUAL JFET PHONO PREAMP.csv
