Four Solaire / Solar Oven

Bonjour tous le monde !

Avec mon association SQVA, basée à Saint-Amand-les-Eaux dans le Nord de la France, nous avons décidé de lancer une initiative autour de la low-tech. Nous avons mis en place un atelier participatif autour de la construction d'un four solaire avec l'aide de l'association Solaire en Nord.

L'objectif était pour nous d'expérimenter la construction d'un objet low-tech, permettant de repenser notre consommation d'énergie au quotidien dans une démarche de résilience face aux changements de demain mais également de proposer un un groupe d'habitants curieux de venir expérimenter la construction et de s'initier aux bases du bricolage.

Pour l'occasion, j'ai pris le temps de modéliser sur blender une version du four à construire en m'inspirant de ce que Chemin de Faire illustrait sur son site internet ainsi que dans le livre Objets Low-Tech & Énergies Directes

puis de dessiner des plans afin que les participants puisse construire le jour même le four.

Nous leur avions découper à l'avance les différentes parties car nous n'avions pas accès le jour même à la scie circulaire. L'ensemble des cotes des différentes parties est en pièce jointe ainsi que le plan (il faut parfois arrondir, les mesures ont été générées à partir de la modélisation blender qui n'est pas parfaite).

Je n'ai malheureusement pas eu l'occasion de prendre des photos étapes par étapes car il fallait s'occuper d'accompagner les participants mais le plan et la vidéos sont assez claires je pense.

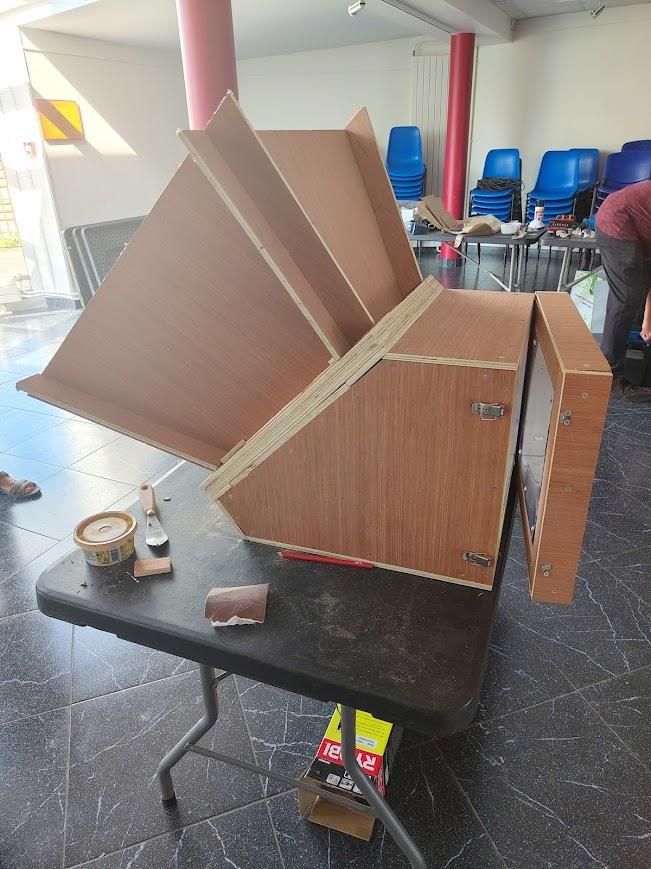

Enfin vous remarquerez que le réflecteur est en bois (pas très efficace !). Un film miroir autocollant doit être posé dessus mais nous ne l'avions pas réceptionné le jour de l'atelier.

Je vous met un lien vers le fichier blender pour ceux qui souhaitent y regarder (soyez indulgents je débute !)

https://drive.google.com/file/d/1t3hVbzKTq7cEqUfw4l3MzOypxiJzkMGu/view?usp=sharing

Note : sur la vidéo, l'étape de pose de l'isolant n'est pas représentée.

Edit : J'ai reçu le film solaire et j'ai pu l'installer. J'ai également ajouté un joint au niveau de la porte (c'est un joint pour fenêtre, pas pour four ce sera donc provisoire).

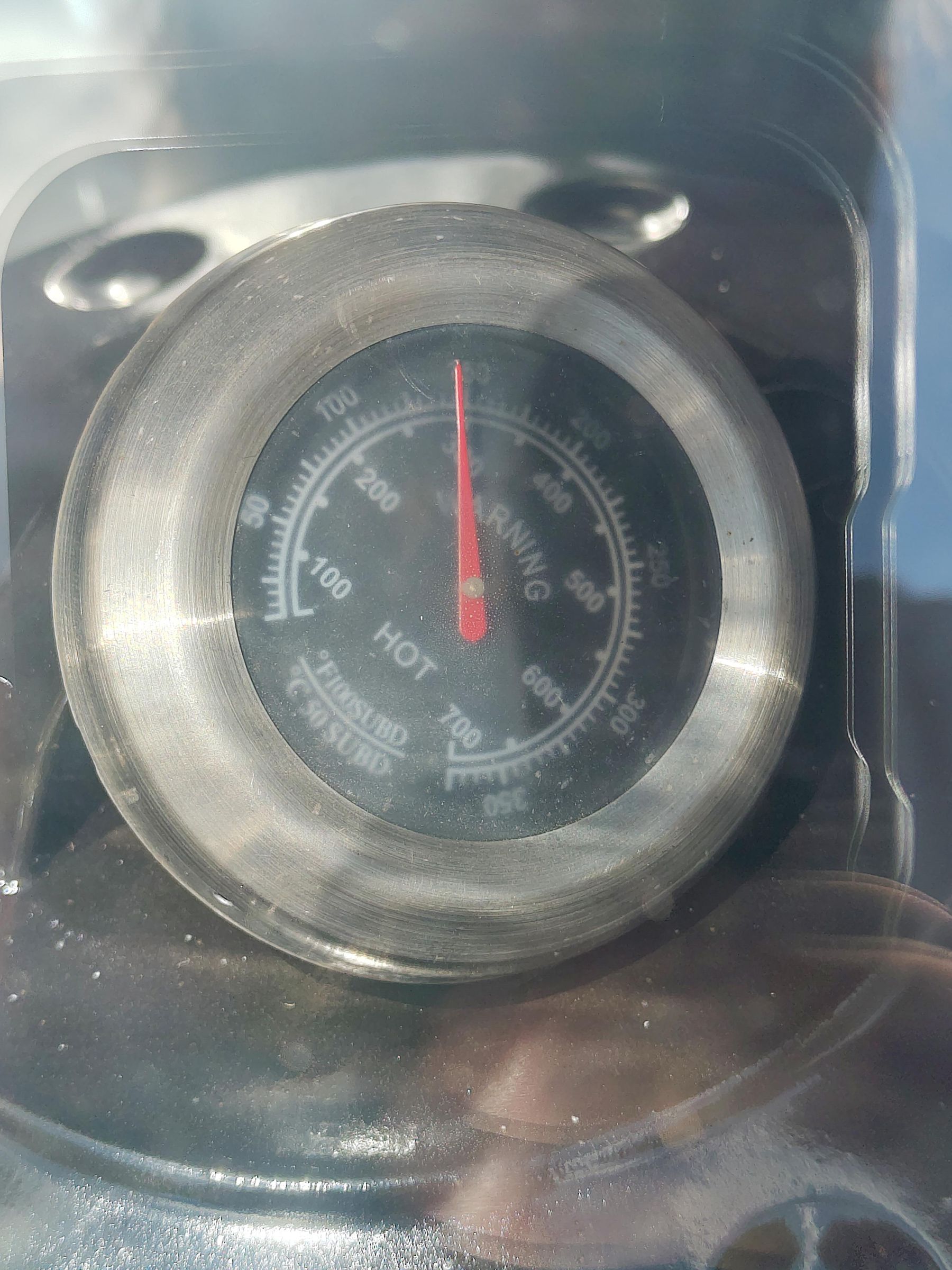

J'ai donc pu faire un premier test : Dans le nord de la France, météo : soleil et nuages, température extérieure : 20°C, température dans le four : 150°C après 40 minutes.

J'aurais aimé laisser plusieurs heures pour continuer le test mais il s'est mis à pleuvoir.

----------------------------------------------------------------

Hello everyone!

My association, SQVA—based in Saint-Amand-les-Eaux in Northern France—decided to launch a "low-tech" initiative. We organized a participatory workshop to build a solar oven, with assistance from the association *Solaire en Nord*.

Our goal was twofold: to experiment with building a low-tech device—thereby rethinking our daily energy consumption and building resilience for future changes—and to offer a hands-on experience to curious local residents, allowing them to try their hand at construction and learn the basics of DIY.

For the event, I took the time to create a 3D model of the oven in Blender, drawing inspiration from the *Chemin de Faire* website and the book *Objets Low-Tech & Énergies Directes*. I then drafted plans so that participants could build the oven right there during the workshop.

We cut out the various parts beforehand because we didn't have access to a circular saw on the day of the event. The dimensions for the parts and the plans are attached (note that some rounding may be necessary, as the measurements were derived from the Blender model, which isn't perfect).

Unfortunately, I didn't get a chance to take step-by-step photos because I was busy guiding the participants, but I believe the plans and the video are clear enough.

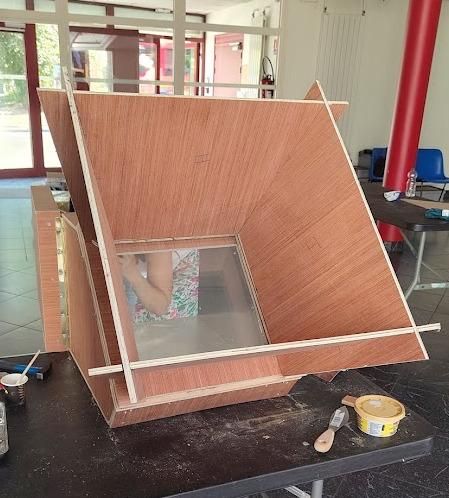

Finally, you’ll notice that the reflector is made of wood (which isn't very efficient!). A self-adhesive mirror film is meant to be applied to it, but we hadn't received the shipment by the day of the workshop. Here is a link to the Blender file for those who want to take a look (please be kind—I'm just starting out!):

https://drive.google.com/file/d/1t3hVbzKTq7cEqUfw4l3MzOypxiJzkMGu/view?usp=sharing

Note: The step of installing the insulation is not shown in the video.

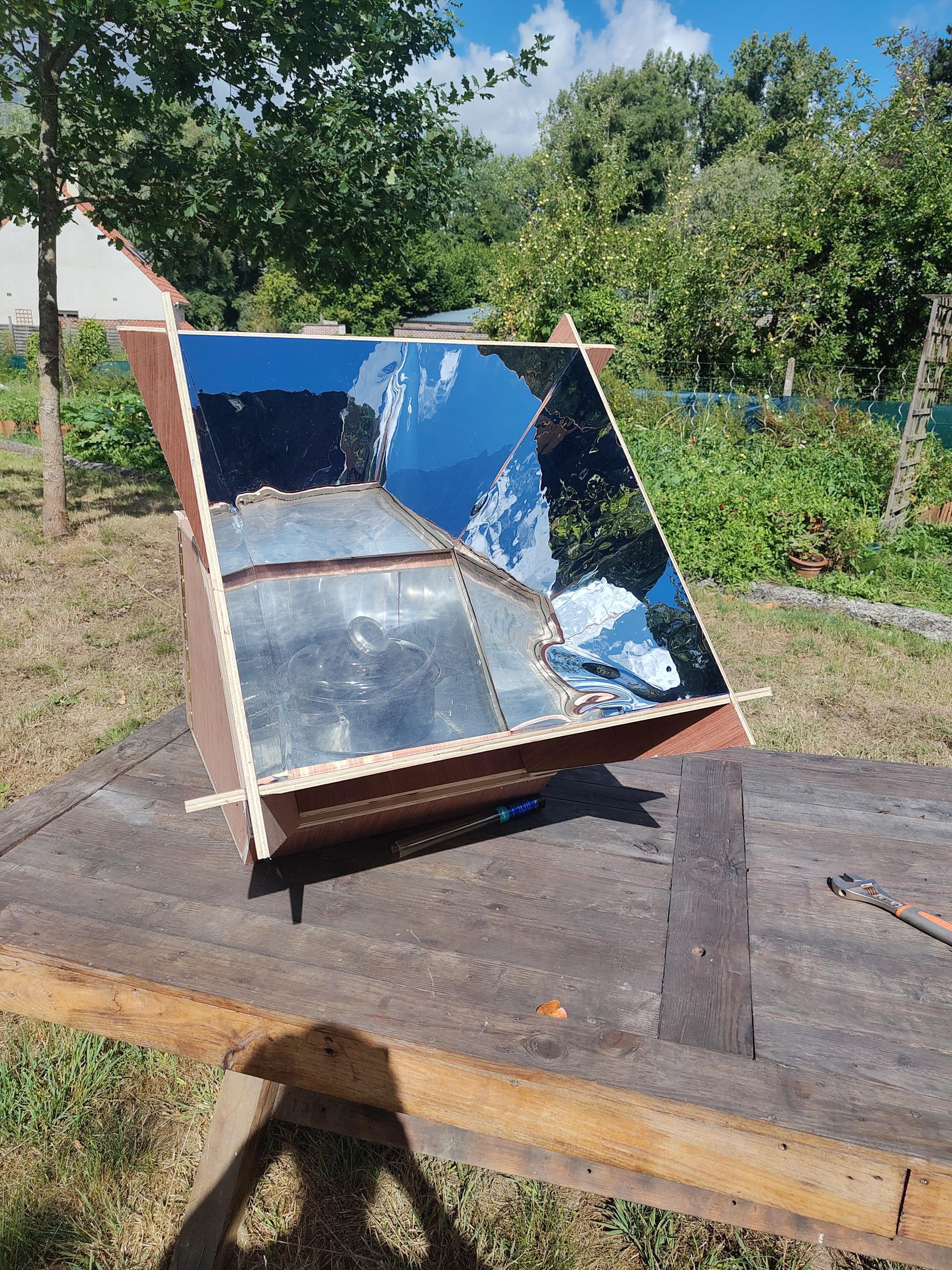

Edit: I received the solar film and managed to install it. I also added a seal around the door (it's a window seal, not an oven seal, so it's only temporary).

I was able to run an initial test: in northern France, with mixed sun and clouds and an outside temperature of 20°C, the oven reached 150°C after 40 minutes.

I would have liked to leave it running for several hours to continue the test, but it started to rain.

J'ajoute ça très vite !

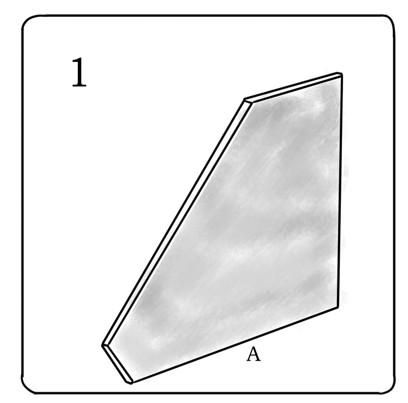

Prendre la planche A.

Les étapes 1 ; 2 ; 3 et 4 seront à réaliser deux fois afin d’obtenir les deux côtés du four.

-----------------

Take board A.

Steps 1, 2, 3, and 4 must be performed twice to obtain both sides of the oven.

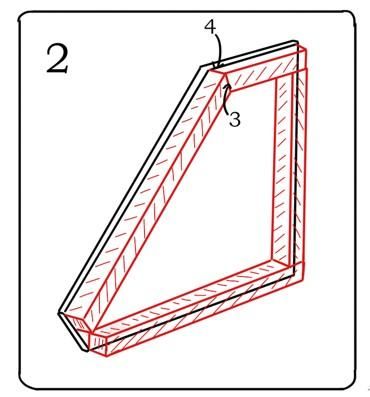

Découpez puis fixez (colle et vis) des tasseaux de 3cm*4cm sur le tour de la planche A

-----------------------------

Cut and then attach (using glue and screws) 3 cm x 4 cm battens around the perimeter of board A.

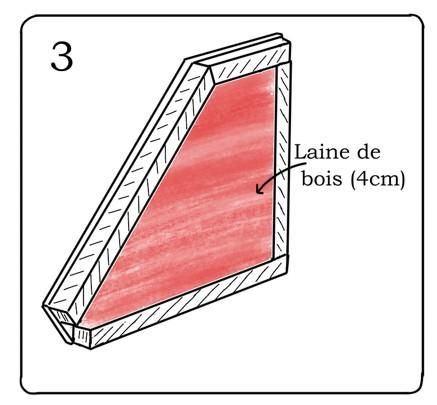

Insérez de la laine de bois entre les tasseaux.

-----------------------------

Insert wood wool between the battens.

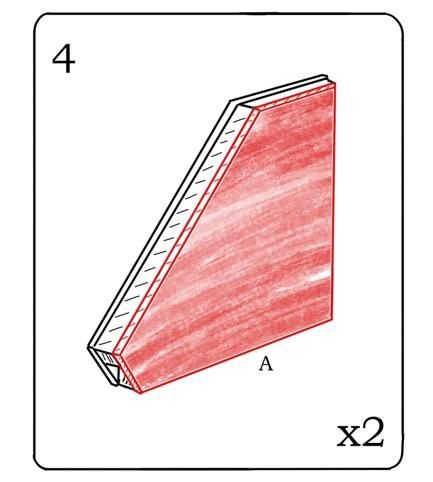

Fermez la paroi à l’aide d’une seconde planche A.

-----------------------------

Close off the wall using a second board A.

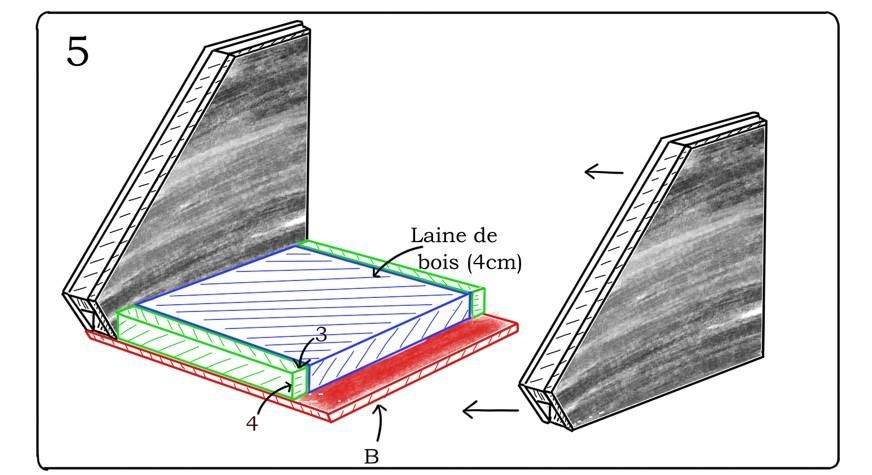

Fixez les parois droite et gauche construites précédemment de chaque côté de la planche B.

Découpez et fixez des tasseaux de 3cm*4cm à l’avant et l’arrière de la planche B, entre les parois.

Insérez de la laine de bois entre les tasseaux.

-----------------------------

Attach the previously assembled right and left side panels to either side of board B.

Cut and attach 3 cm x 4 cm cleats to the front and back of board B, between the side panels.

Insert wood wool between the battens.

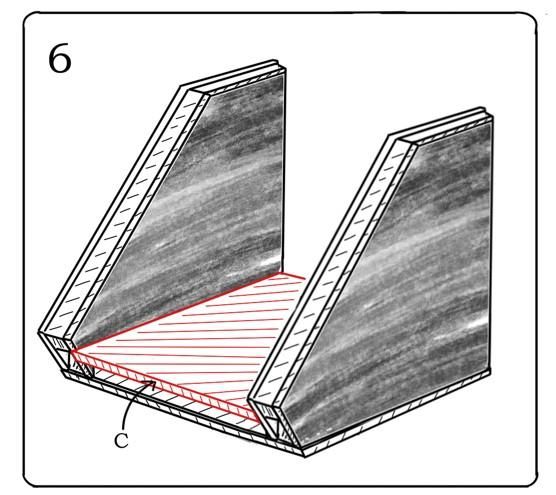

Fixez la planche C sur les tasseaux.

-----------------------------

Attach board C to the battens.

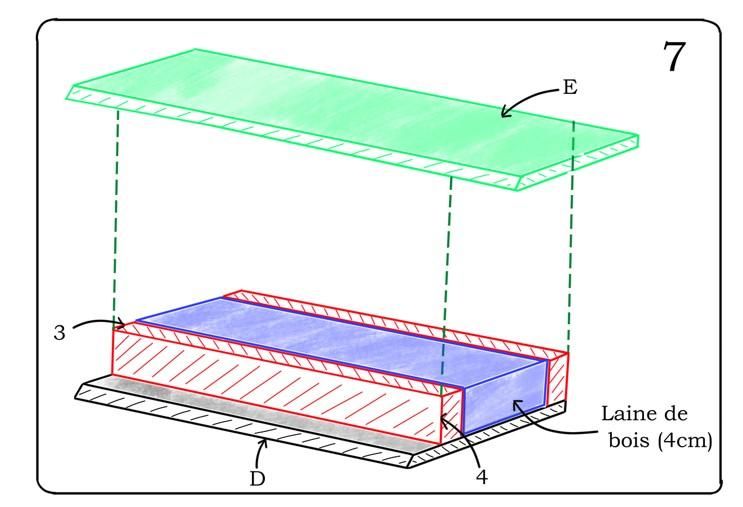

Construction du haut du four :

Découpez et fixez un tasseau de 3cm*4cm à l’arrière de la planche D.

Découpez et fixez le tasseau 3cm*4cm à l’avant de la planche D. La partie haute du tasseau ne dois pas dépasser des parois droite et gauche, positionnez-le en conséquence.

Insérez de la laine de bois entre les tasseaux.

Fixez la planche E (Elle doit être centrée, il devrait dépasser 6 cm de chaque côté.)

-----------------------------

Constructing the top of the oven:

Cut and attach a 3cm x 4cm batten to the back of board D.

Cut and attach the 3cm x 4cm batten to the front of board D. Position it so that the top of the batten does not extend beyond the right and left sides.

Insert wood wool between the battens.

Attach board E (it must be centered; it should overhang by 6 cm on each side).

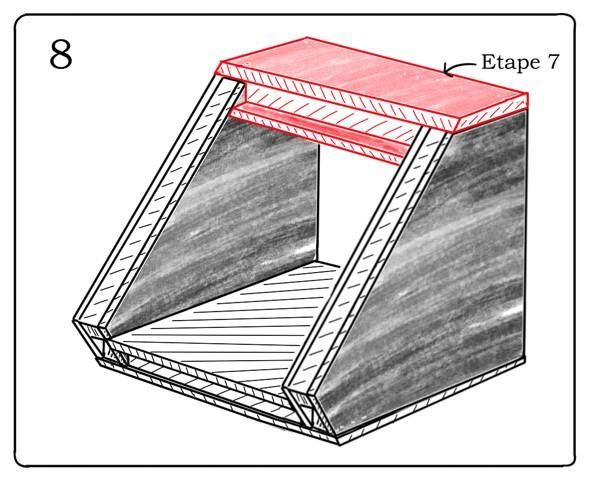

Fixez le dessus du four.

-----------------------------

Attach the top of the oven.

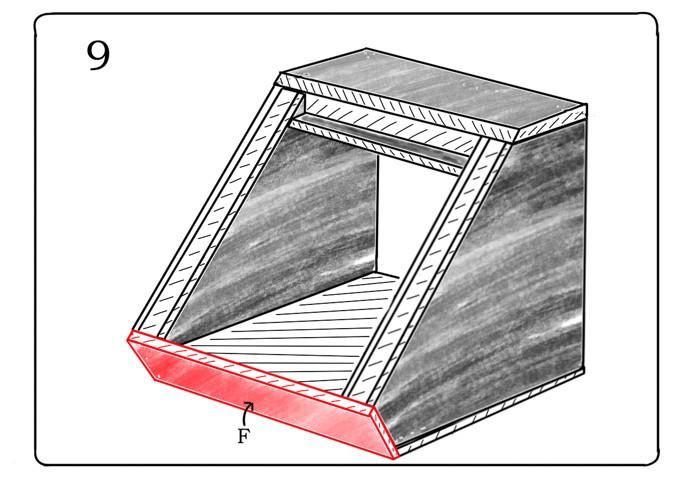

Fixez la planche F à l’avant du four.

-----------------------------

Attach board F to the front of the oven.

Les étapes 10 à 13 permettent de fabriquer la porte du four.

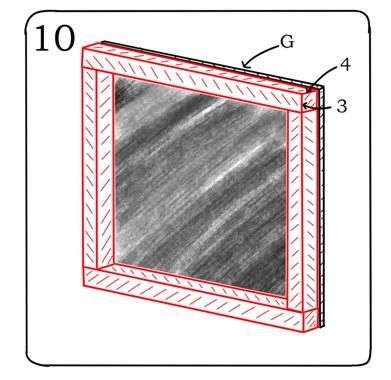

Découpez et fixez des tasseaux de 3cm*4cm sur les bords de la planche G.

-----------------------------

Steps 10 to 13 cover the construction of the oven door.

Cut and attach 3 cm x 4 cm battens to the edges of board G.

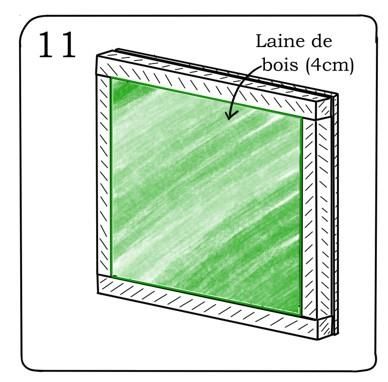

Insérez de la laine de bois entre les tasseaux.

-----------------------------

Insert wood wool between the battens.

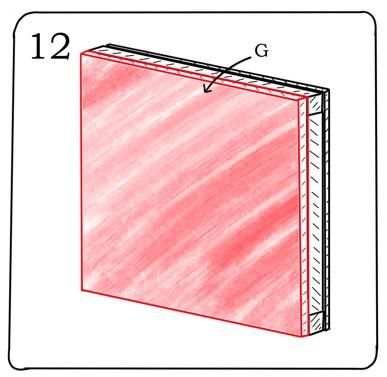

Fixez la seconde planche G.

-----------------------------

Attach the second board G.

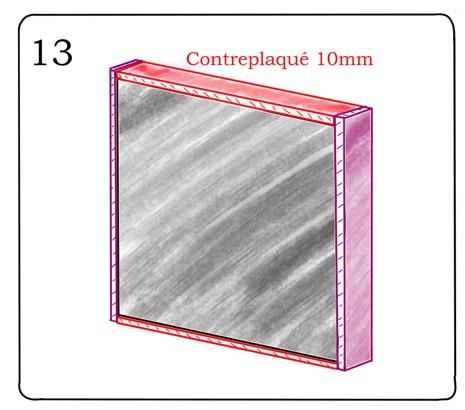

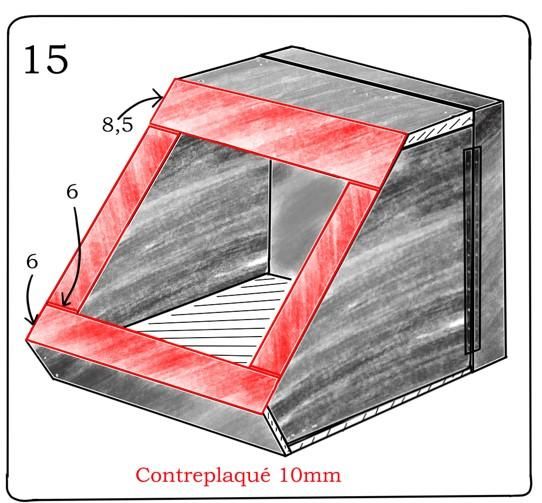

Découpez et fixez des morceaux de contreplaqué de 10mm d’épaisseur et 6cm de largeur autour de la structure réalisée à l’étape précédente.

-----------------------------

Cut and attach pieces of plywood—10 mm thick and 6 cm wide—around the structure built in the previous step.

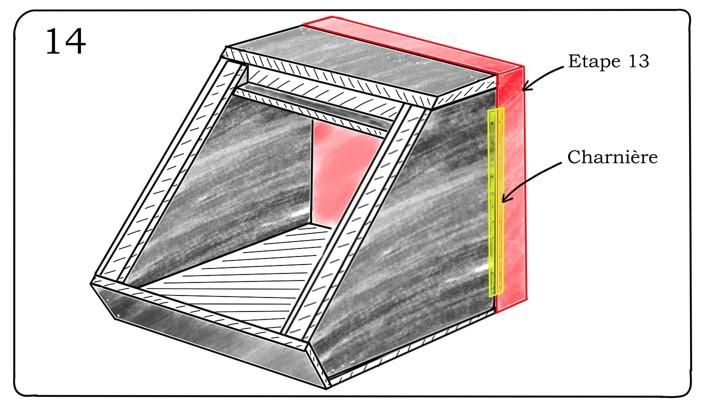

Fixez la porte à l’aide d’une charnière.

Installez sur l’autre face le mécanisme de verrouillage de la porte.

Découpez des plaques offset afin de recouvrir les différentes parties internes du four et de la porte.

Fixez (vis auto-foreuses) les plaques offset.

Il sera intéressant d'ajouter un joint afin de limiter la perte de chaleur.

-----------------------------

Attach the door using a hinge.

Install the door locking mechanism on the opposite side.

Cut offset plates to cover the various internal parts of the oven and the door.

Secure the offset plates (using self-drilling screws).

It would be worthwhile to add a seal to minimize heat loss.

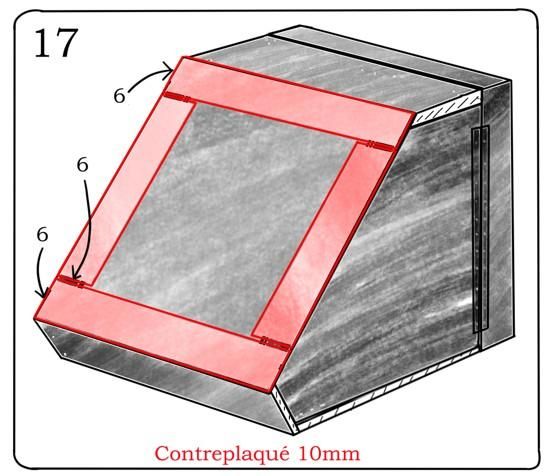

Découpez et fixez (coller et clouer) des bandes de contreplaqué 10mm de 6cm de largeur sur l’avant du four.

-----------------------------

Cut and attach (glue and nail) 6 cm wide strips of 10 mm plywood to the front of the oven.

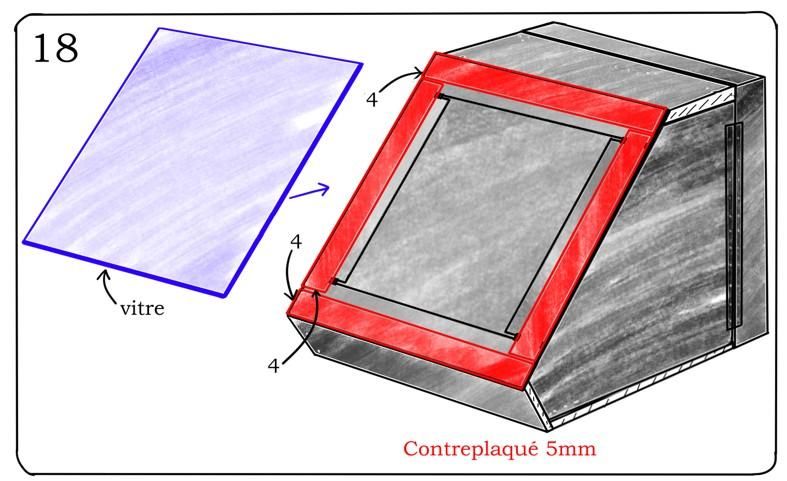

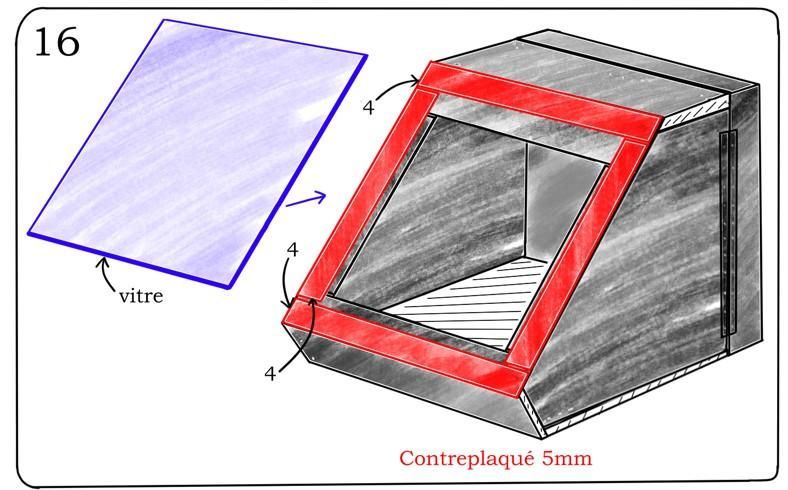

Découpez et fixez (collez et clouez) des bandes de contreplaqué 5mm de 4cm de largeur sur l’avant du four.

Insérez une vitre entre la plaque de contreplaqué 5mm en déposant du mastic de vitrier sur son contour.

-----------------------------

Cut and attach (glue and nail) 4 cm-wide strips of 5 mm plywood to the front of the oven.

Insert a pane of glass between the 5 mm plywood sheets, applying glazier's putty around its edges.

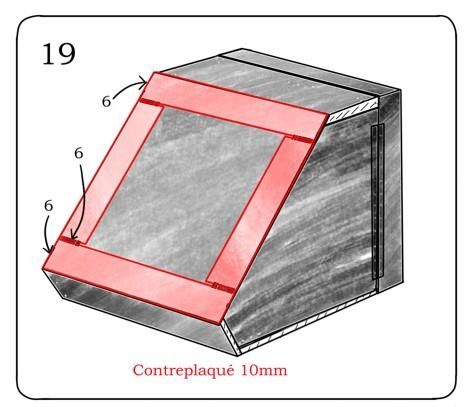

Découpez et fixez (coller et clouer) des bandes de contreplaqué 10mm de 6cm de largeur sur l’avant du four.

-----------------------------

Cut and attach (glue and nail) 6 cm wide strips of 10 mm plywood to the front of the oven.

Découpez et fixez (collez et clouez) des bandes de contreplaqué 5mm de 4cm de largeur sur l’avant du four.

Insérez une vitre entre la plaque de contreplaqué 5mm en déposant du mastic de vitrier sur son contour.

-----------------------------

Cut and attach (glue and nail) 4 cm-wide strips of 5 mm plywood to the front of the oven.

Insert a pane of glass between the 5 mm plywood sheets, applying glazier's putty around its edges.

Découpez et fixez (coller et clouer) des bandes de contreplaqué 10mm de 6cm de largeur sur l’avant du four.

-----------------------------

Cut and attach (glue and nail) 6 cm wide strips of 10 mm plywood to the front of the oven.

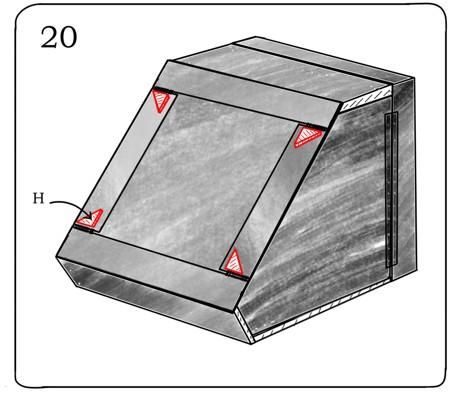

Découpez et fixez des triangles de maintien dans du contreplaqué 10mm. Les triangles sont isocèles rectangles de 4 cm de côté.

Afin de déterminer leur position exacte, il sera nécessaire de réaliser la première partie de l’étape 21.

-----------------------------

Cut out and attach support triangles made from 10 mm plywood. The triangles are right-angled isosceles triangles with 4 cm sides.

To determine their exact position, you will need to carry out the first part of step 21.

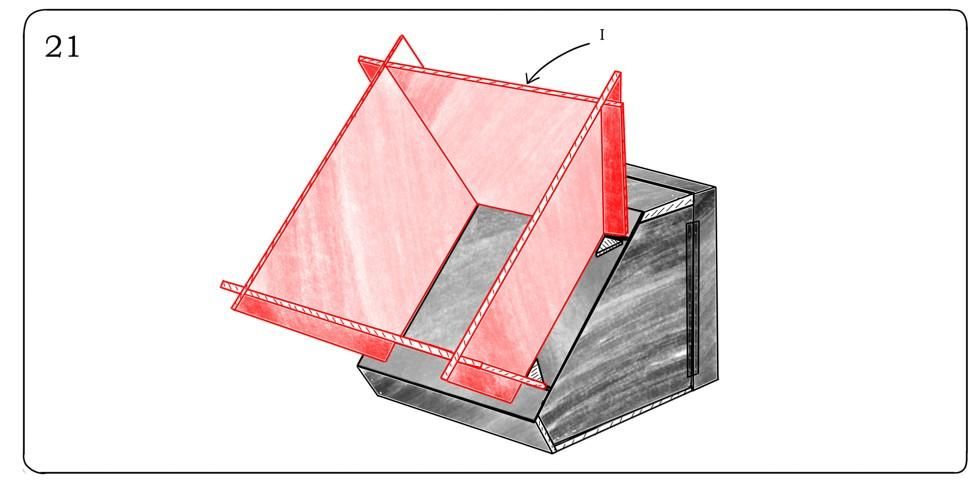

Découpez les encoches dans les planches I afin qu’elles puissent s’emboiter. Ce sont les futurs réflecteurs.

Positionnez les plaques emboitées sur le four.

Fixez des anneaux sur les extérieurs des réflecteurs ainsi que sur les parois du four afin de pouvoir y faire passez une corde de maintien.

Découpez du film miroir et collez-le sur les différentes parties intérieures des réflecteurs.

-----------------------------

Cut notches into the boards I ; so they can interlock; these will serve as the reflectors.

Position the assembled reflector panels on the oven.

Attach rings to the outer sides of the reflectors and to the oven walls to allow a securing cord to be threaded through.

Cut out mirror film and adhere it to the inner surfaces of the reflectors.
