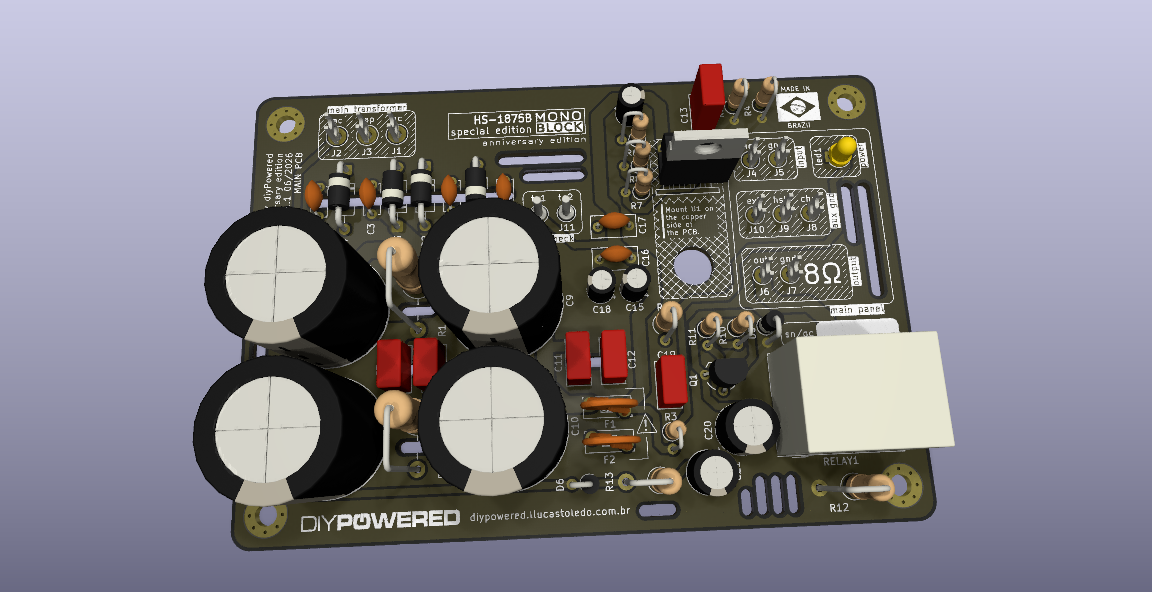

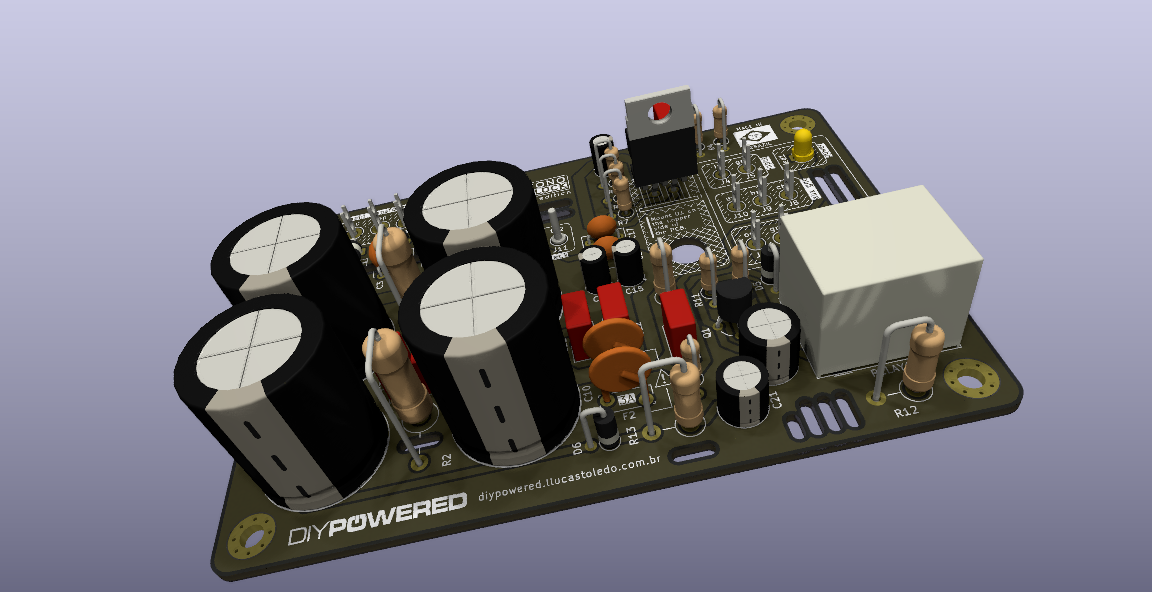

HS-1875B Special Edition - 10th Anniversary: Nova PCB Monoblock Para O Amplificador De Potência Com LM1875T

Introdução

Há dez anos nascia o HS-1875Mi, um amplificador compacto e simples com uma qualidade sonora muito interessante.

Baseado no clássico LM1875, um CI amplificador de áudio que pode alcançar até 30W com distorção relativamente baixa, mesmo após décadas de seu lançamento, continua sendo uma opção de alta fidelidade para projetos que exijam qualidade e baixa complexidade.

Os números do LM1875 são excelentes, sua larga faixa de tensões de operação permite que seja perfeitamente implantado em inúmeras aplicações e seus poucos componentes externos promovem uma montagem simplificada, compacta e confiável. Com um invólucro TO220 de 5 pinos, poucos componentes externos e com uma montagem simples que possibilita ser aplicado até mesmo em projetos ponto a ponto, o LM1875 é um amplificador muito eficiente e apresenta características de fidelidade sonora muito atrativas até hoje.

O HS-1875B foi concebido para aplicação de componentes comuns, de fácil aquisição nos mercados mundiais para descomplicar ainda mais a topologia e as futuras manutenções. Por isso, eu tenho certeza que você vai conseguir montar o amplificador com facilidade em qualquer parte do mundo!

Componentes extras que você vai precisar

1. Transformador de força
3. Para maior qualidade e isolamento entre os canais, use um transformador de 20V + 20V x 2A para cada canal (recomendo 3A)
4. É possível utilizar transformadores com tensões menores, como 15V + 15V x 3A com pequena perda de potência final
5. Dissipador de calor
7. Atente ao modelo escolhido para que a dissipação de calor seja eficiente (de preferência, um dissipador para cada canal)
8. Conectores de entrada de sinal e bornes de saídas para falantes
9. Cabo de força, chaves de acionamento AC etc.

Adquira os componentes de um fornecedor confiável para que sua montagem não seja prejudicada por peças de má qualidade ou falsificadas.

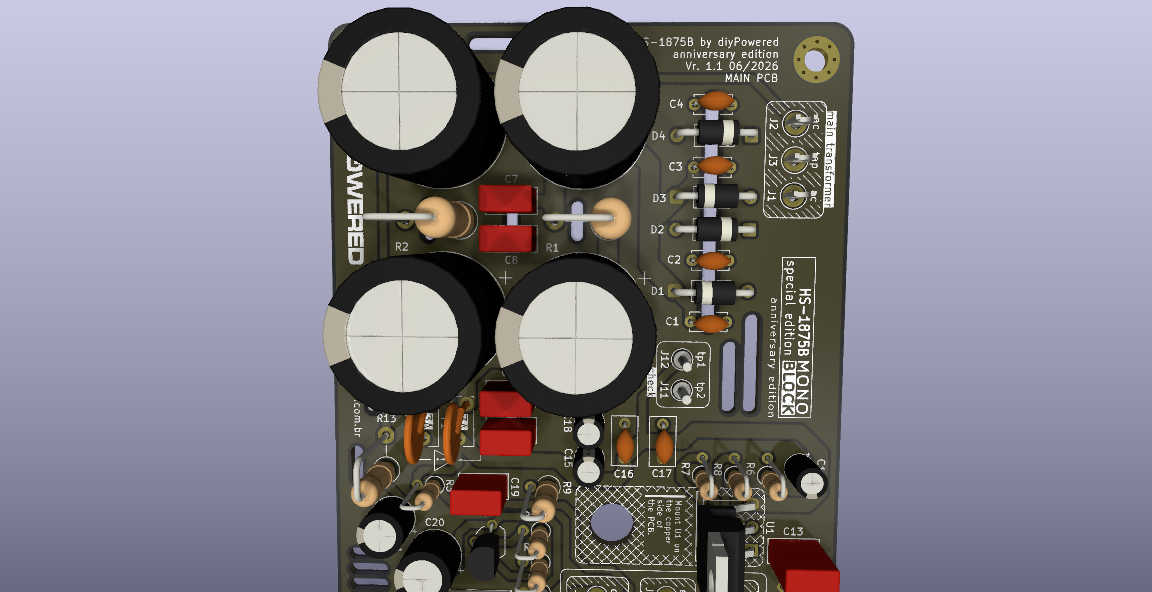

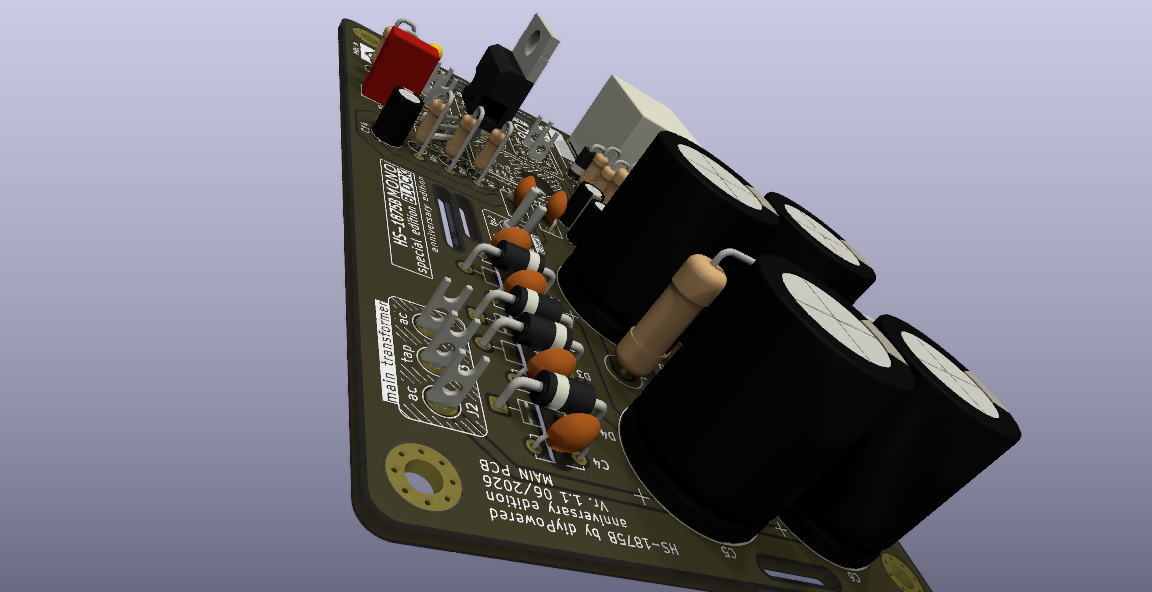

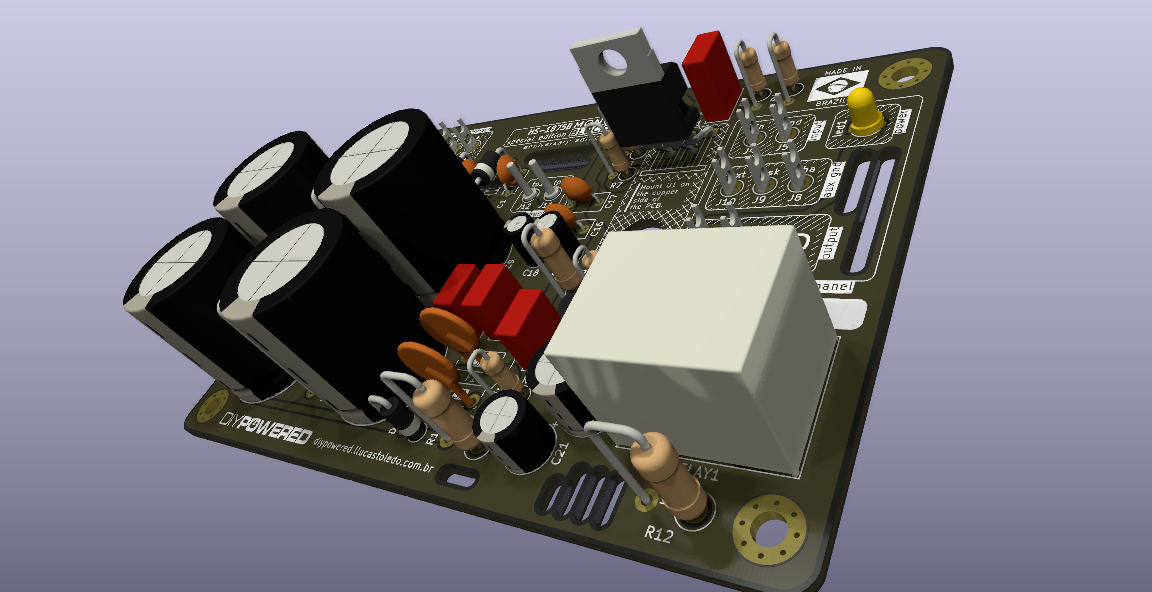

A montagem em placa de circuito impresso segue a prática comum em projetos eletrônicos: comece instalando os componentes menores, como resistores, e depois prossiga com os componentes maiores.

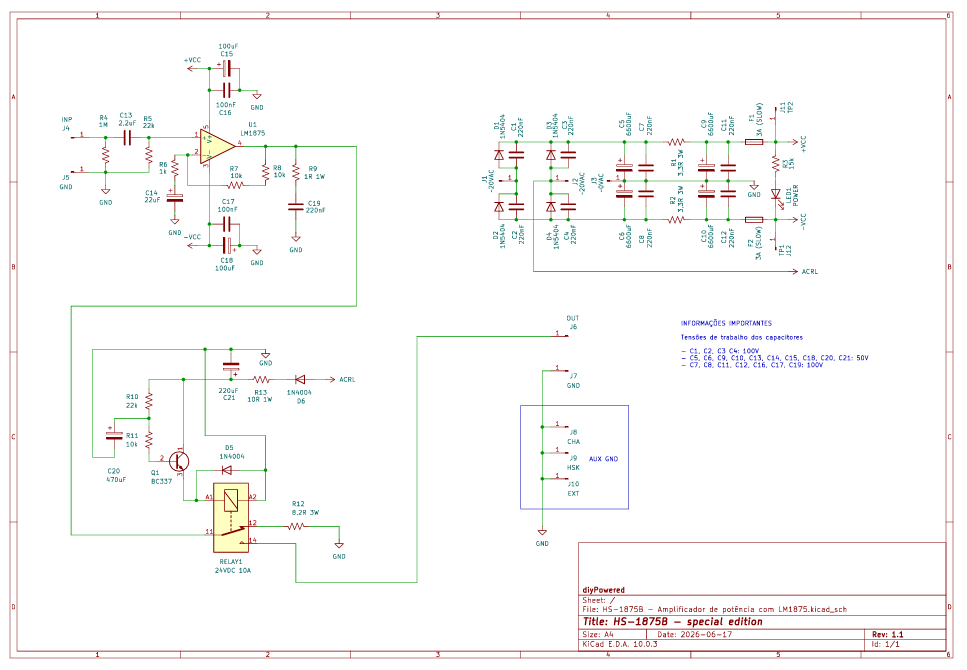

Utilize como guia o anexo HS-1875B - Amplificador de potência com LM1875 - Esquema elétrico.pdf

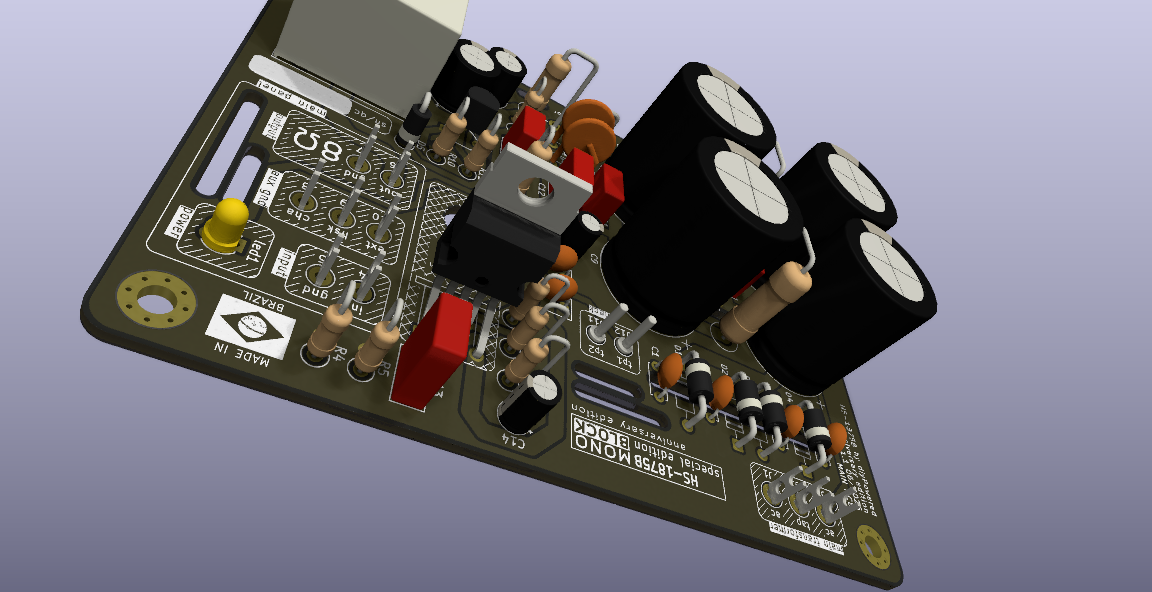

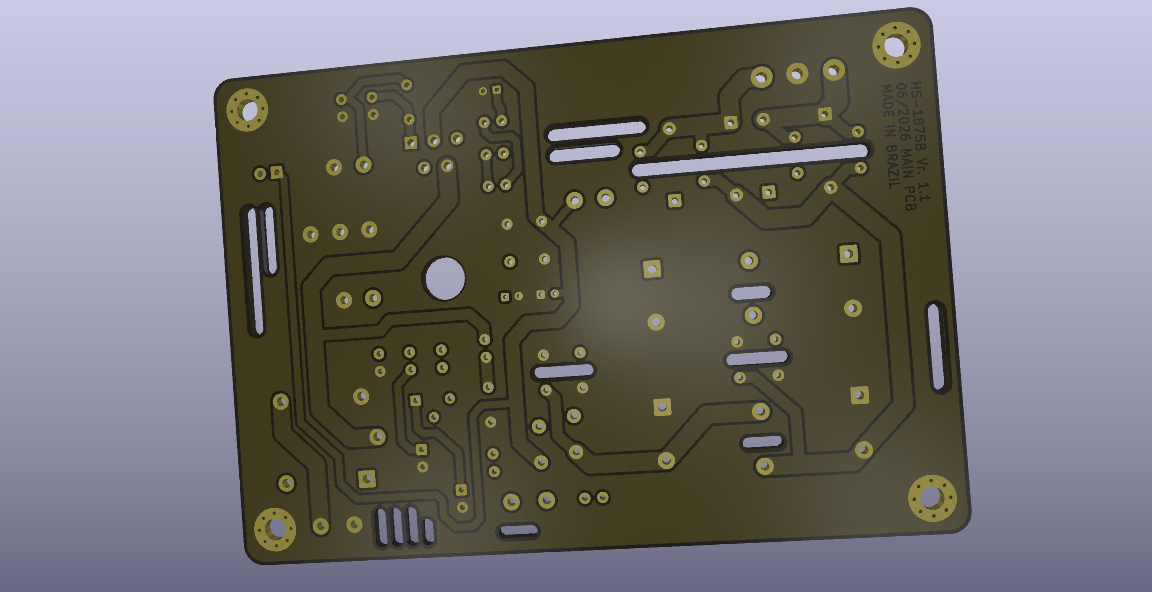

A fixação do LM1875 (U1) deve ocorrer pelo lado cobreado da placa, isolado do dissipador e com uma aplicação generosa de pasta térmica para garantir boa transferência de calor, fixando também a PCB por meio de espaçadores e parafusos ao próprio dissipador de calor. Um bloco se formará para facilitar a montagem do conjunto no gabinete, tornando a placa e o dissipador de calor uma peça única, de fácil instalação.

O dissipador principal deve ser dimensionado de forma eficiente para que a temperatura máxima de trabalho possa ser 'vista' pelo LM1875 (U1). Isso se torna uma estratégia para aproveitar o circuito térmico nativo desses circuitos integrados como uma proteção do próprio amplificador, atuando diretamente como um monitor ativo de segurança. Tenha em mente que um dissipador mal dimensionado poderá impactar não somente num aquecimento excessivo, mas também influenciar na leitura da temperatura de trabalho do amplificador, acionando a sua proteção térmica e causando funcionamento irregular da potência.

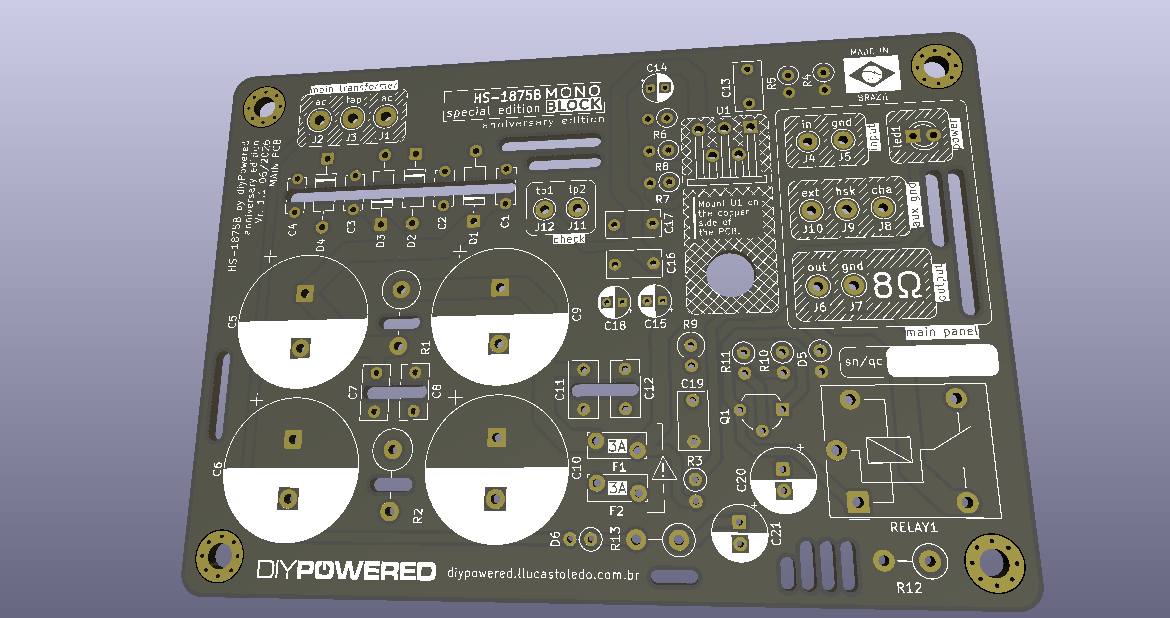

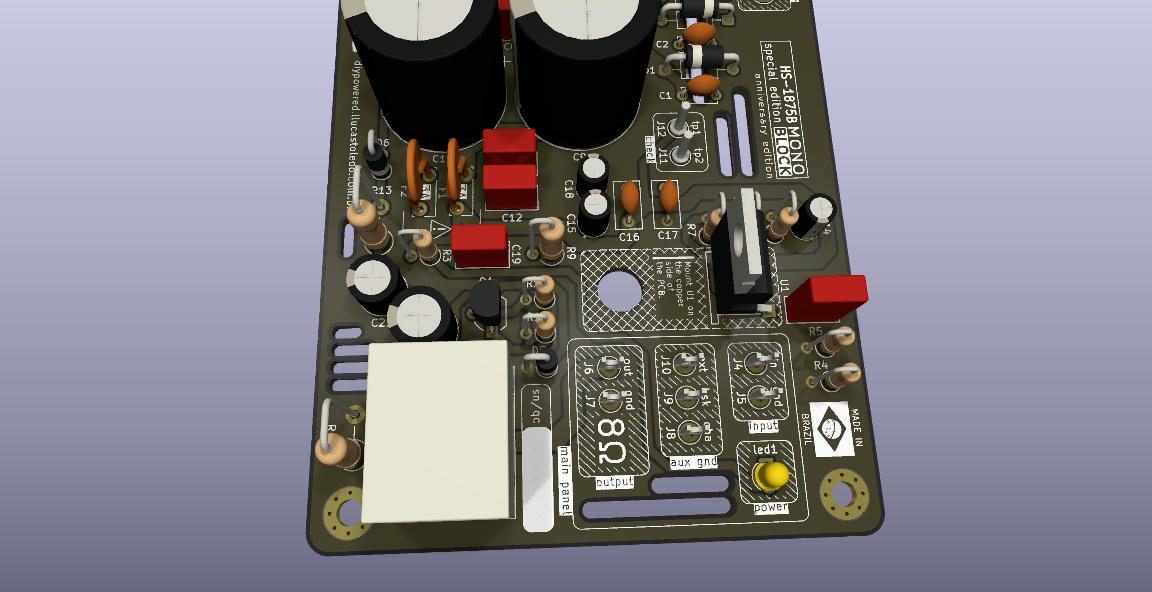

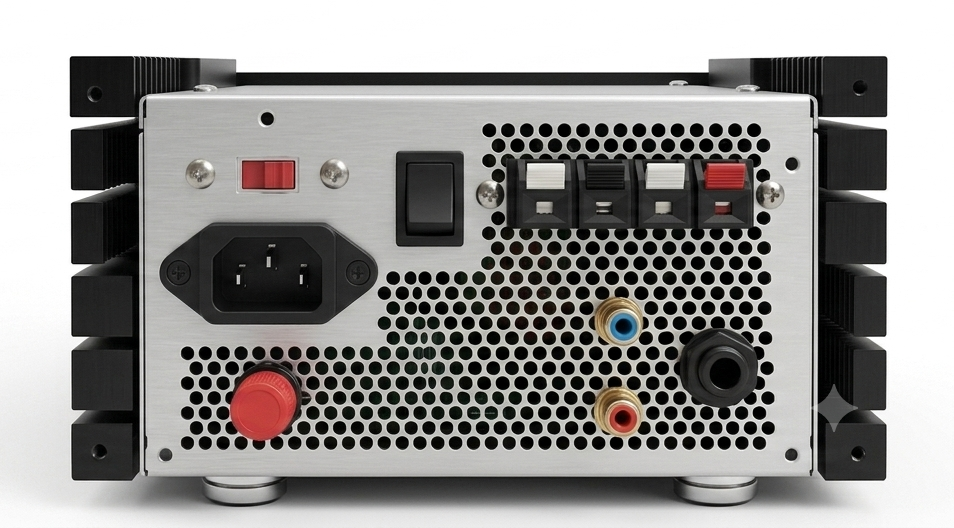

Pontos de conexão AUX GND

A placa possui três pontos conexão para GND disponíveis:

1. CHA: para conexão do GND ao chassis (gabinetes ou estruturas metálicas)
2. HSK: para aterrar o dissipador de calor em montagens com gabinetes não metálicos
3. EXT: instalação de um conector/parafuso GND no gabinete para interligar equipamentos externos (mesas, toca discos etc.)

Recomenda-se a conexão desses pontos apenas se necessário ao seu projeto. A instalação de um conector externo GND é opcional, mas recomendo utilizar a interconexão entre chassis e dissipadores de calor ao GND central do circuito.

Importante: use as conexões AUX GND de forma racional para evitar loops de terra

Após montar todos os componentes e antes de fixar LM1875 (U1) e a placa ao dissipador de calor, faça uma inspeção visual para certificar se os componentes foram posicionados corretamente na placa, como diodos e capacitores. Verifique também se há pontos sem solda ou com soldagem deficiente, curto-circuito entre trilhas soldadas etc. Se tudo estiver de acordo, monte o conjunto no dissipador de calor.

Durante a montagem, também é importante seguir algumas boas práticas comuns em projetos de áudio:

1. Utilizar cabos blindados nas entradas de sinal
2. Manter transformadores e circuitos de alimentação afastados do caminho de sinal (manter distância do circuito e dos cabos de sinal)
3. Organizar corretamente o aterramento (GND) do circuito
4. Observar a bitola dos cabos de alimentação e de saída para os falantes
5. Apertar suficientemente os parafusos que fixam os componentes ao dissipador de calor para aprimorar a eficiência da transferência térmica
6. Atente ao tamanho do dissipador de calor utilizado no projeto: o aquecimento é rápido e uma área de dissipação ineficiente poderá danificar permanentemente o LM1875 (U1)!
7. Dê preferência aos gabinetes (case) metálicos pela qualidade da blindagem contra interferências
8. Ao optar por gabinetes metálicos, atente ao aterramento (GND) eficaz da carcaça (conector CHA)
9. Se optar por gabinetes plásticos ou em madeira, use folhas metálicas ou algum tipo de blindagem nos pontos críticos para evitar que o funcionamento seja afetado por ruídos e aterre o dissipador de calor (conector HSK)

Esses cuidados ajudam a reduzir interferências e contribuem para um desempenho sonoro mais limpo e um funcionamento estável. Se até aqui tudo estiver em ordem, vamos ao próximo passo!

Atenção: após montar LM1875 (U1) e a PCB no dissipador de calor, meça a continuidade entre o dissipador e o CI para ter certeza de que estão isolados entre si

Primeiro acionamento

Antes de alimentar o amplificador, revise cuidadosamente todas as conexões da placa e verifique a polaridade de capacitores e diodos, assim como a posição do transistor BC337 (Q1) e do circuito integrado LM1875 (U1). Se tudo estiver em ordem, faça o seguinte:

1. Aterre as entradas de áudio ou mantenha o potenciômetro de volume fechado
2. Em seguida, conecte os alto-falantes ao amplificador
3. Promova uma camada extra de segurança no primeiro acionamento do circuito: utilize uma lâmpada série para evitar danos aos componentes. A lâmpada série é uma ferramenta simples e bastante conhecida para evitar a perda instantânea de componentes ativos caso a montagem possua algum erro
4. Alimente o circuito e meça as tensões +VCC e -VCC em relação ao GND nos pontos de prova TP1 (+VCC) e TP2 (-VCC)
5. Ao conectar o circuito a um transformador de força de 20V + 20V, após retificação, tensões de referência entre +/- 26VDC e +/-29VDC deverão estar presentes nos terminais TP1 (+VCC) e TP2 (-VCC)

Uma das características mais marcantes do LM1875 é a reprodução de áudio extremamente limpa e detalhada. Com distorção harmônica total de apenas 0,015% (a 20W/1kHz com fonte +/- 25V) o amplificador é capaz de entregar graves firmes, médios definidos e agudos transparentes com facilidade. Sua alta corrente de saída e circuito nativo de proteção térmica garantem estabilidade mesmo em uso prolongado, entregando até 30W com fidelidade impressionante para um circuito tão compacto.

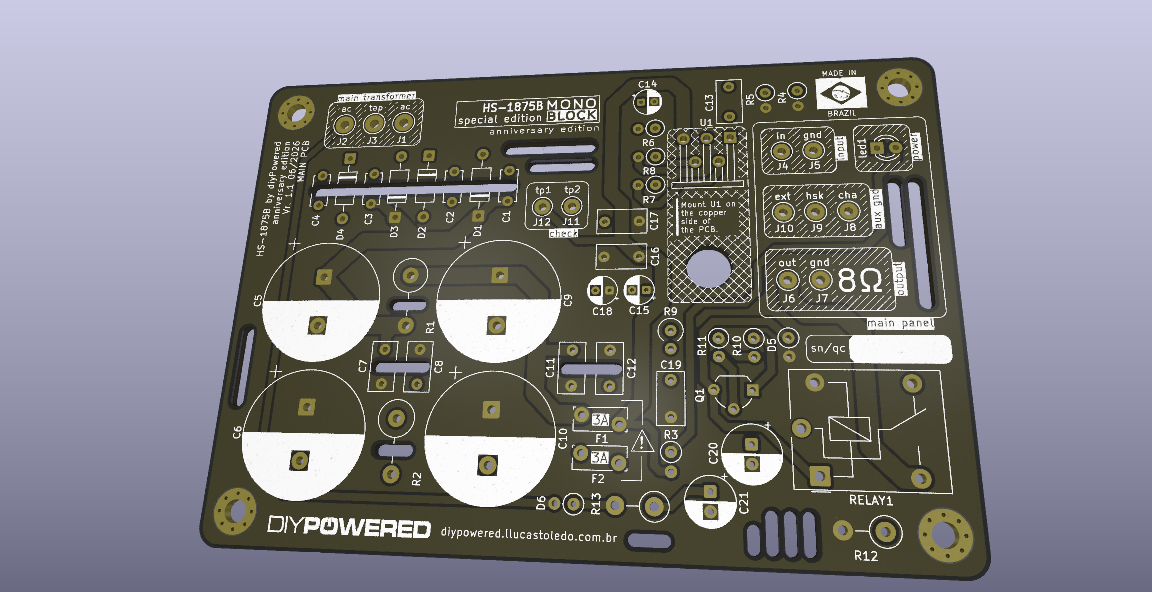

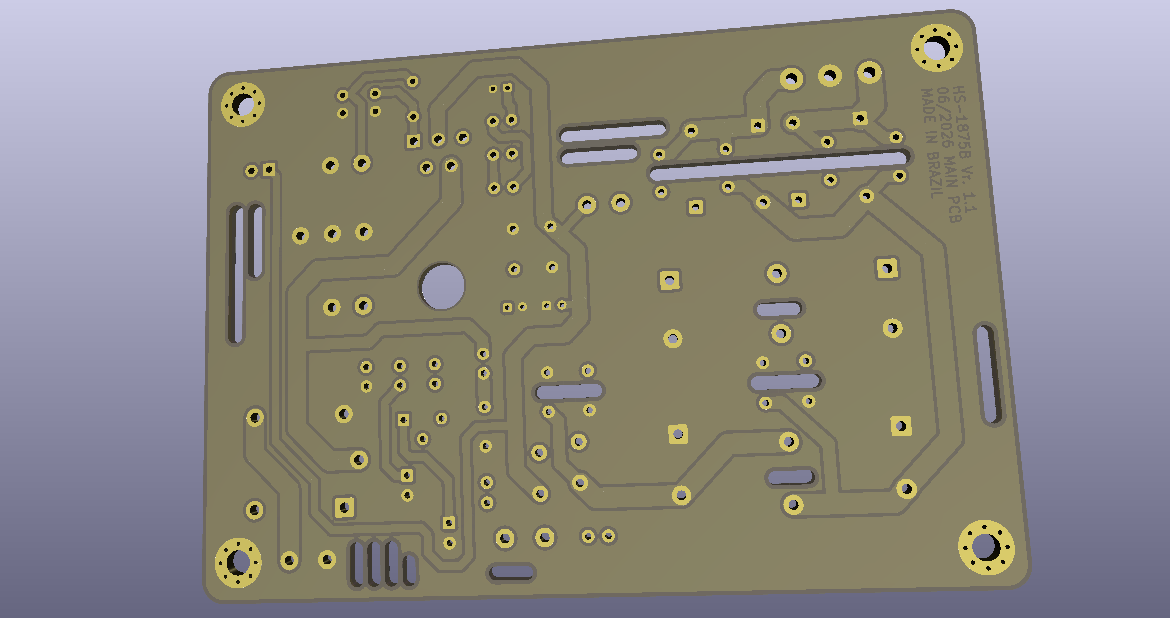

Outro fator importante para o desempenho do projeto é a qualidade da placa de circuito impresso. Embora existam diversos fabricantes de PCB pelo mundo, para este projeto especial, escolhi a PCBWay para fabricação das placas pela excelente qualidade de fabricação, precisão na produção e pela entrega mais rápida.

Compre esta placa pela PCBWay a partir do link abaixo:

https://www.pcbway.com/project/shareproject/HS_1875B_Special_Edition_10th_Anniversary_nova_PCB_monoblock_para_o_amplificad_9fc007ad.html

Na produção de projetos sensíveis – como aplicações de áudio – um layout cuidadoso e uma placa bem fabricada são fundamentais! Uma placa de circuito impresso de qualidade contribui para:

1. Melhor organização e fluidez do circuito
2. Maior confiabilidade e segurança elétrica
3. Redução de ruídos devido ao layout cuidadoso
4. Uma montagem profissional
5. Melhor qualidade do sinal

Esses fatores ajudam a garantir que o amplificador opere com estabilidade e desempenho consistentes para que você ouça suas músicas com toda qualidade que um legítimo CI da linha LM pode oferecer! : )
