Mini Tanque Gold: High-End Tracked Robot (XIAO ESP32)

O Mini Tanque Gold nasceu da vontade de unir engenharia de sistemas, eletrônica compacta e um design estético premium. Diferente de muitos robôs DIY, este projeto foca no acabamento "Gold Standard", utilizando materiais como alumínio, correntes douradas e um controle remoto artesanal feito em madeira.

O robô é baseado no microcontrolador Seeed Studio XIAO ESP32, permitindo o controle tanto por uma interface Web personalizada via Wi-Fi quanto por um controle físico exclusivo. Este post detalha o conceito de design e montagem.

Nota importante: Este guia detalha o processo de design e montagem mecânica. O eBook completo (em desenvolvimento) conterá o esquema elétrico, o código-fonte otimizado, o passo a passo da construção do controle de madeira compacto e todos os segredos de montagem.

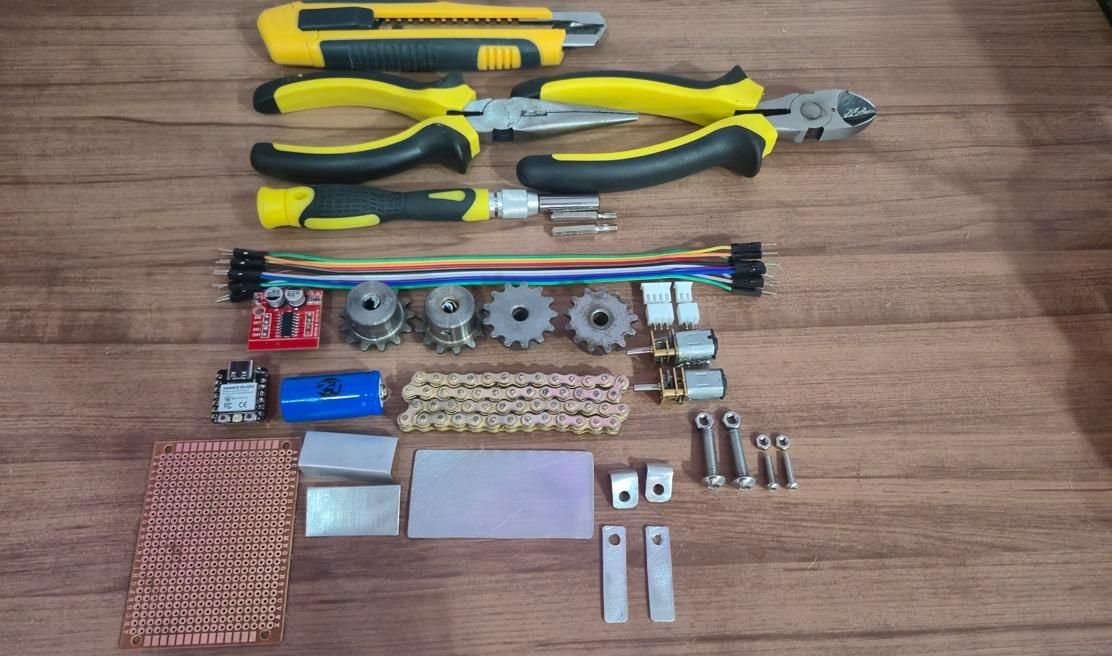

Materiais e Ferramentas

Para este projeto, foquei em componentes que oferecem performance em tamanho reduzido:

1. Coração: Seeed Studio XIAO ESP32.
2. Tração: 2x Motores N20 com redução e engrenagens de aço.
3. Driver de Potência (Ponte H): Módulo Driver MX1508 (ideal para motores N20 e economia de espaço).
4. Chassi: Estrutura em alumínio customizada e parafusos Allen cabeça abaulada.
5. Energia: Bateria Li-ion 16340
6. Transmissão: Correntes industriais com acabamento dourado e rodas dentadas (Sprockets) em aço.
7. Controle: Joysticks analógicos e placa de madeira.
8. Conectividade: Cabos Jumper, fios de silicone e conectores Barra de Pinos (macho/fêmea) para modularidade.
9. Ferramentas: Ferro de solda, alicates, estilete e lixas de diversas gramaturas.

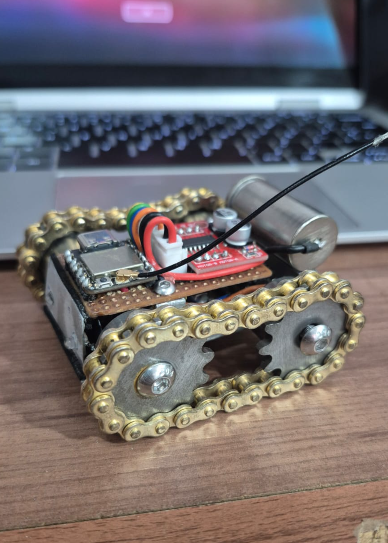

A base foi construída em alumínio para garantir leveza e durabilidade. O diferencial visual são as correntes douradas, que exigem um alinhamento preciso das engrenagens para evitar travamentos. O uso de parafusos Allen Inox garante um visual profissional e limpo, elevando o nível do projeto maker para um produto de prateleira.

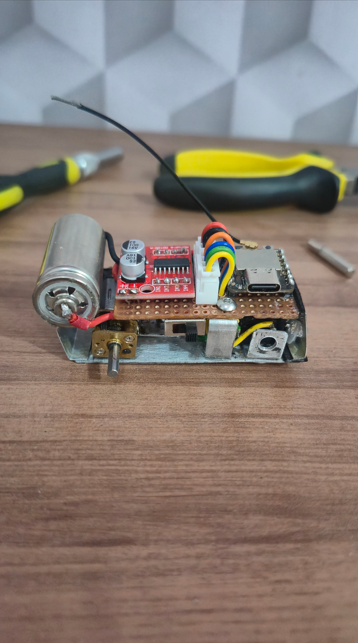

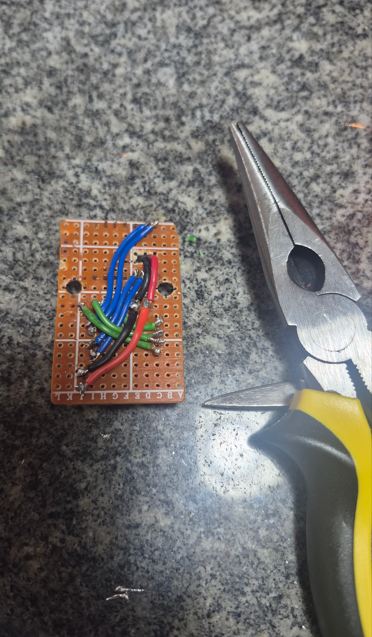

O desafio técnico foi embutir a inteligência em um espaço mínimo. Utilize placas de protótipo cortadas sob medida para criar um "stack" (empilhamento) entre o XIAO ESP32 e o Driver de Motor. A organização da fiação é crítica para que nada encoste nas partes móveis do robô.

O diagrama de fiação detalhado e a lista de pinagem completa estarão disponíveis no meu eBook em breve.

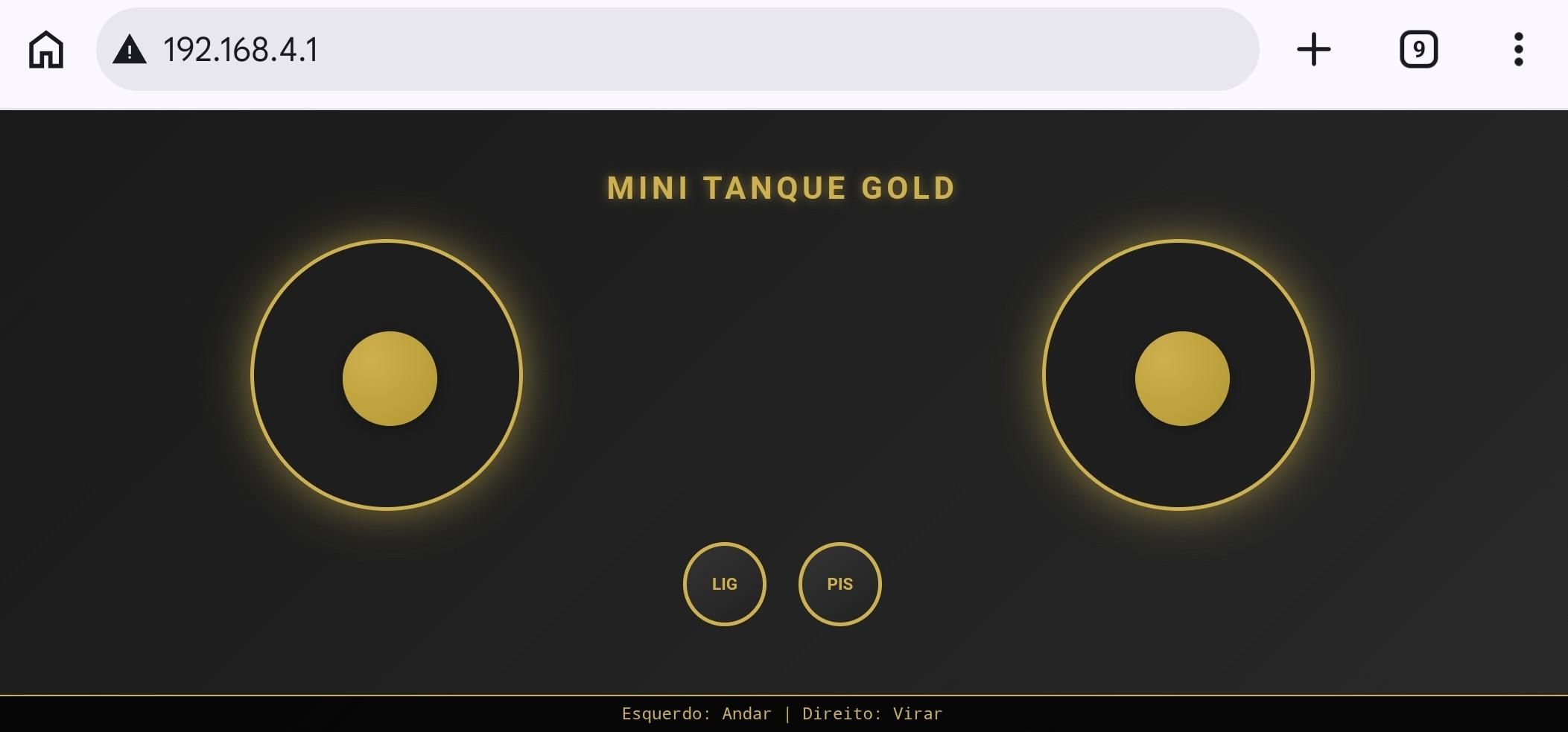

O robô cria seu próprio Access Point Wi-Fi. Ao acessar o endereço IP pelo navegador do celular, uma interface de controle personalizada (UI) aparece. Desenvolvi uma interface em tons de preto e dourado para combinar com o hardware, permitindo movimentos precisos através de joysticks virtuais

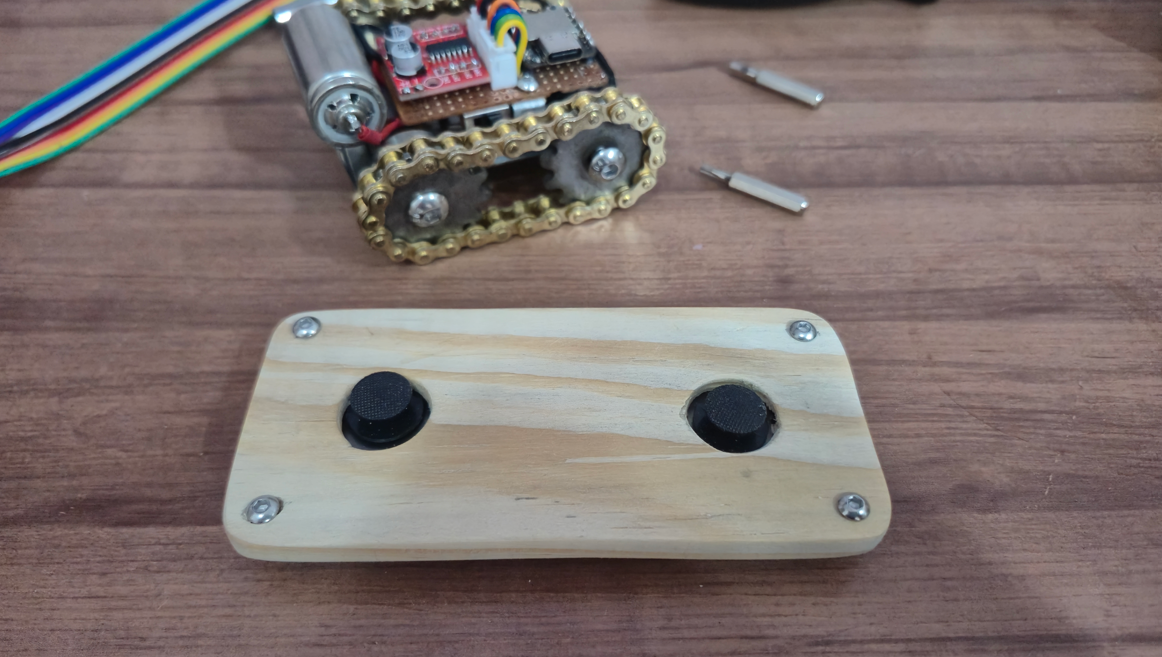

Para quem prefere a sensação tátil, desenvolvi um controle remoto compacto em madeira. Ele utiliza joysticks analógicos de alta sensibilidade. A madeira foi lixada exaustivamente para proporcionar ergonomia e um acabamento suave ao toque.

Atenção: Este controle físico ainda está em fase de desenvolvimento, mas o guia completo de construção e o código para integrá-lo ao sistema estarão presentes no meu eBook.

O Mini Tanque Gold é o resultado de uma busca por equilibrar estética industrial e engenharia funcional. Ver este projeto ganhar vida, desde o primeiro corte no alumínio até a primeira pilotagem com o controle de madeira, foi uma jornada incrível.

O impacto deste design superou todas as expectativas:

1. +32.000 visualizações nas redes sociais em poucos dias.
2. +600 salvamentos de makers que querem replicar o projeto.
3. Milhares de pessoas interagindo com a estética "Standard Gold".

Este tutorial cobriu a estrutura de hardware e o conceito visual. No entanto, a verdadeira inteligência do robô está no código e na integração do sistema.

Quer construir o seu com perfeição? Para quem deseja o passo a passo definitivo, estou finalizando um Ebook Exclusivo (Disponível em Breve) que conterá:

1. Código-fonte completo (Controle Físico).
2. Esquema elétrico detalhado (pinagem do XIAO ESP32 e Driver).
3. Guia de montagem passo a passo com dicas de calibração que não estão aqui.
4. Links de compra dos componentes exatos que utilizei.

Acompanhe o lançamento: Fique de olho no meu Instagram ou me mande uma mensagem direta para entrar na lista de espera e ser avisado assim que o guia estiver disponível!

Instagram: @olamundo.io

Obrigado por acompanhar! Se você gostou desse projeto, não esqueça de deixar seu voto ou comentário abaixo. Vamos elevar o nível da robótica DIY juntos!
