Opklapbare Panbeugel Voor 2 Koekenpannen

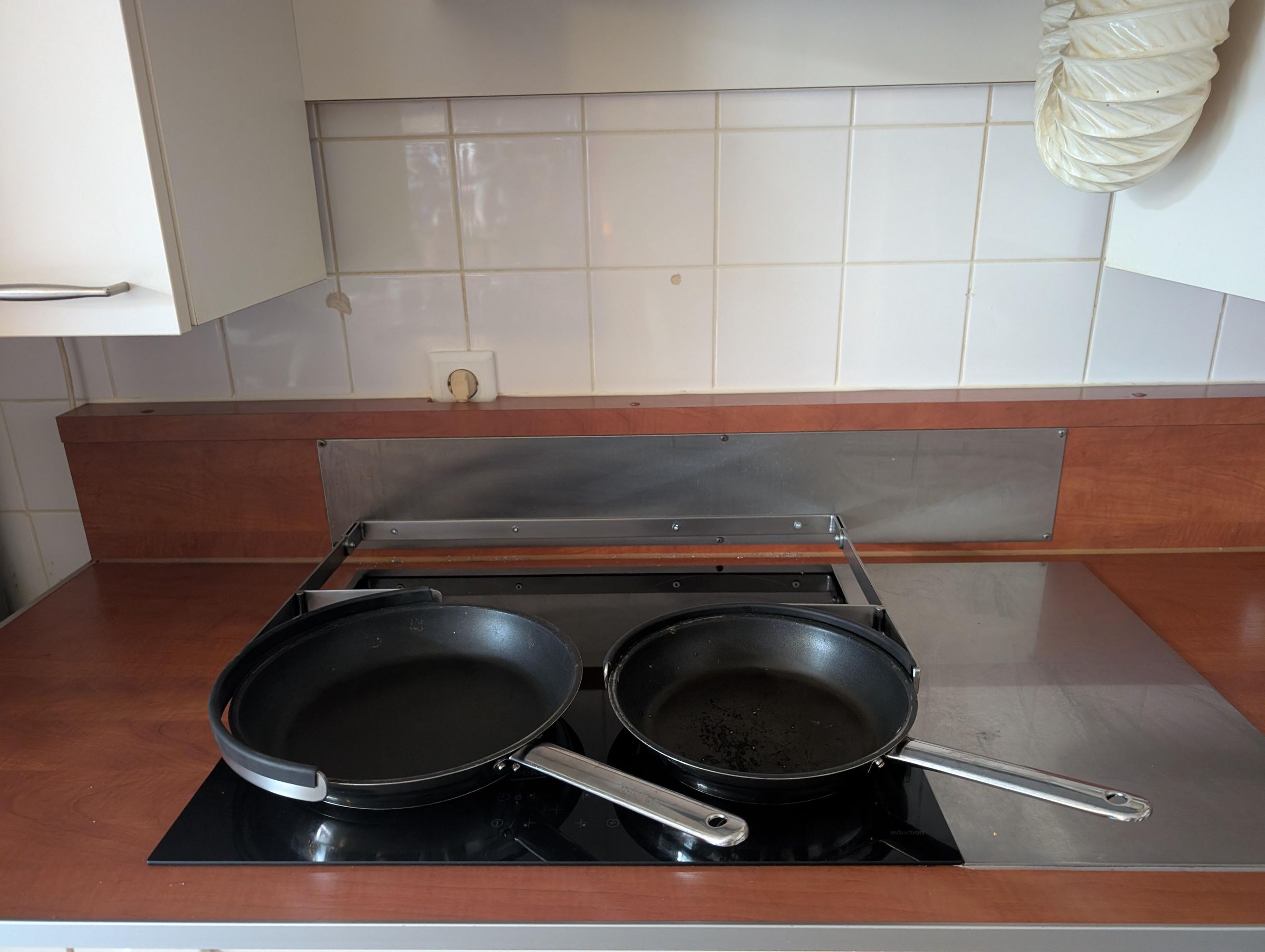

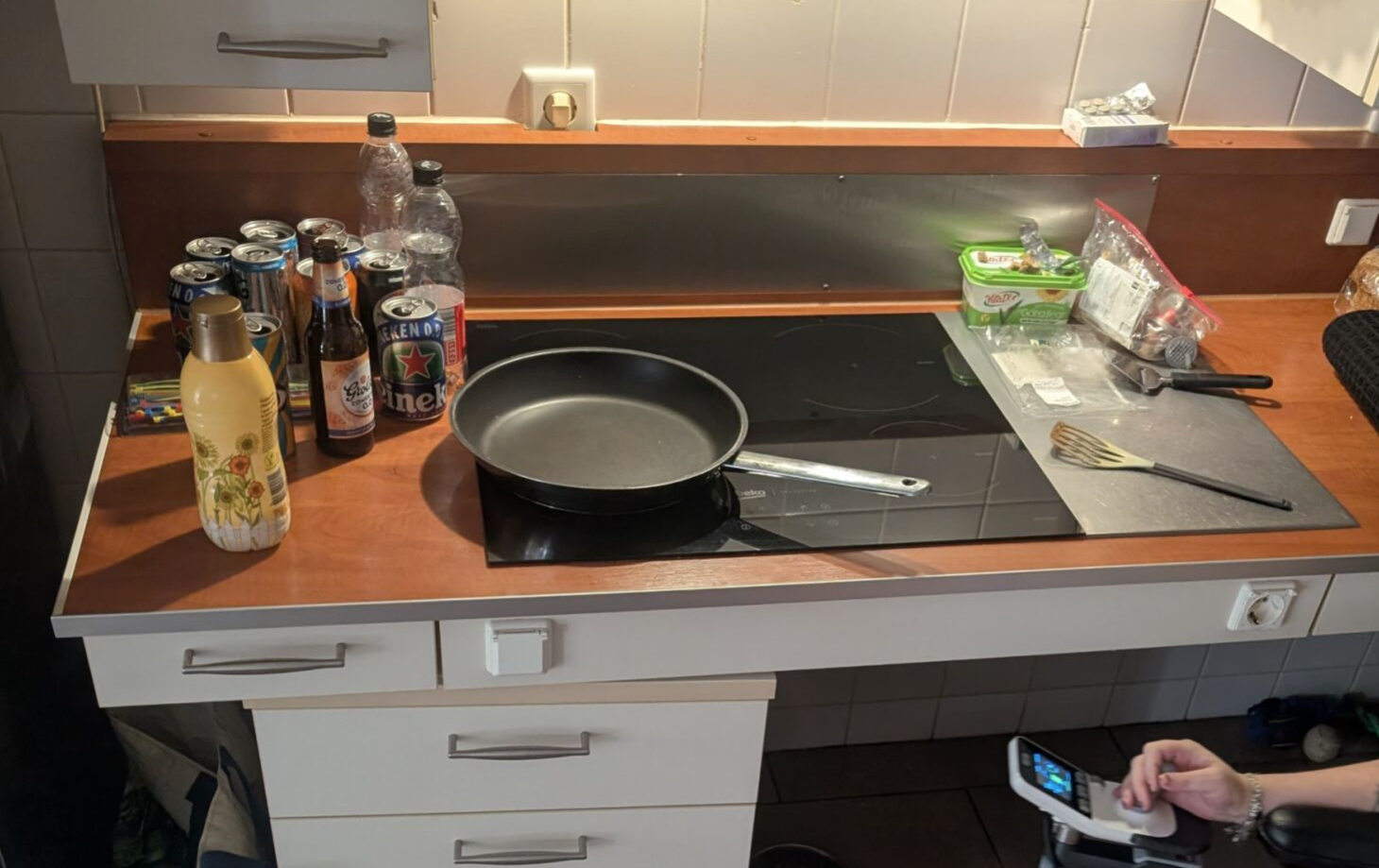

Deze panbeugel is ontwikkeld voor José die grotendeels eenhandig kookt en bij wie de koekenpannen over de inductieplaat verschoven als zij in de pannen roerde. De pannenbeugel houdt de koekenpannen op hun plek en maakt eenhandig koken voor deze persoon makkelijker.

José was op zoek naar een praktische, comfortabele én persoonlijke oplossing voor het bakken in een koekenpan. Het ontwerp is tot stand gekomen in nauwe samenwerking tussen José en Marieke van Atelier Marieke Sluijmer tijdens hun deelname aan FysiekFabriek. Daarbij is elk detail afgestemd op José's mogelijkheden én haar specifieke situatie.

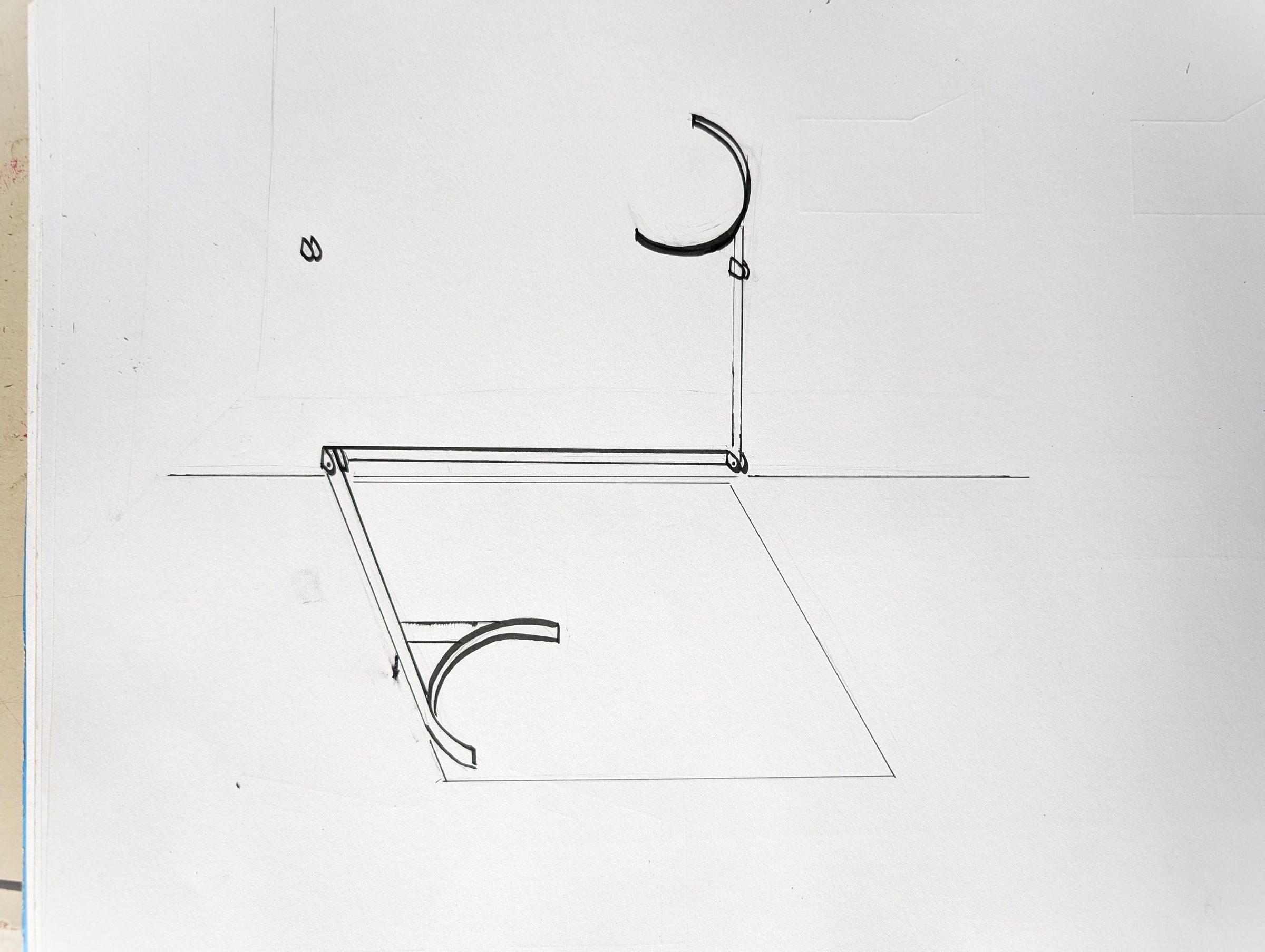

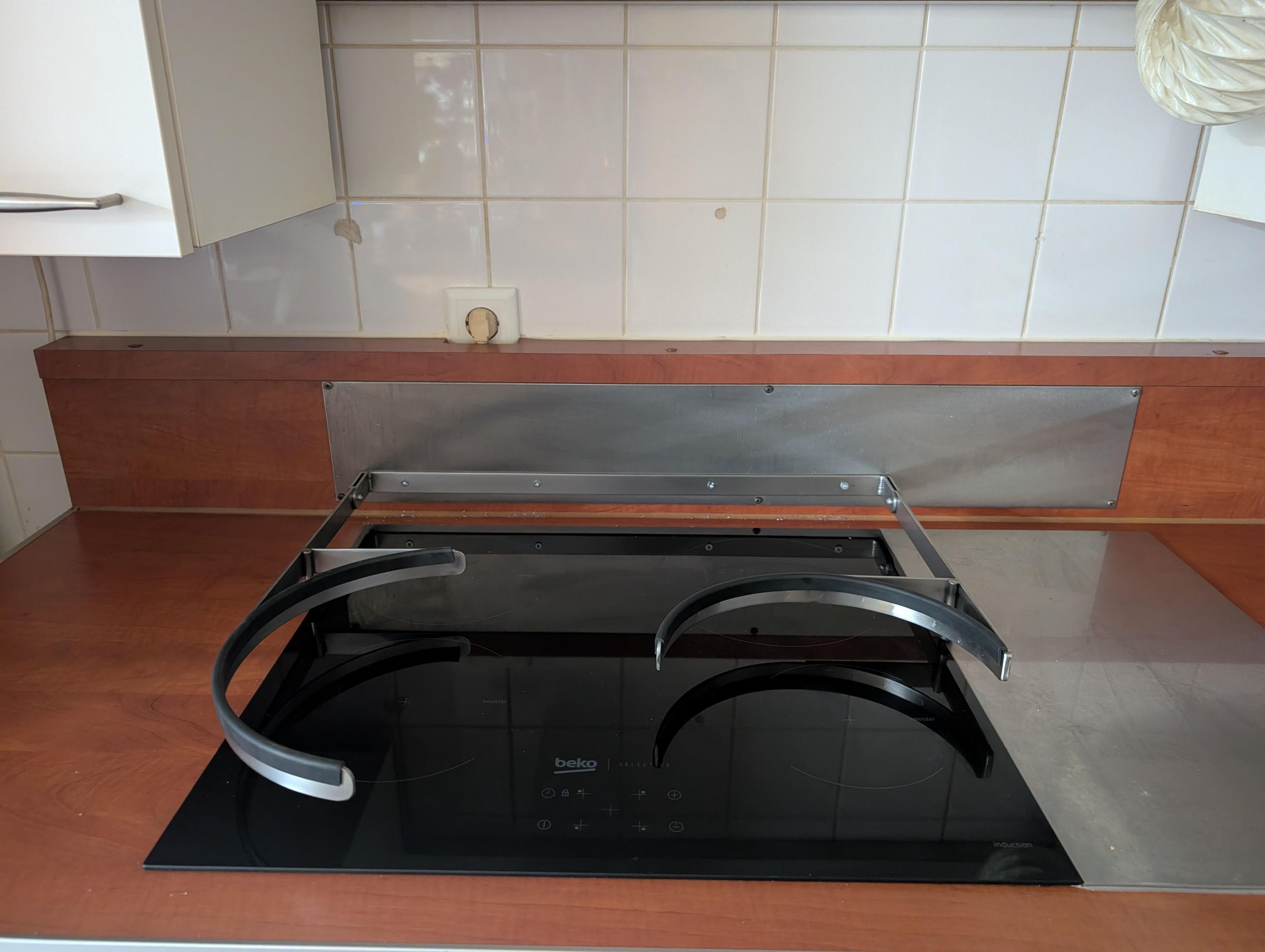

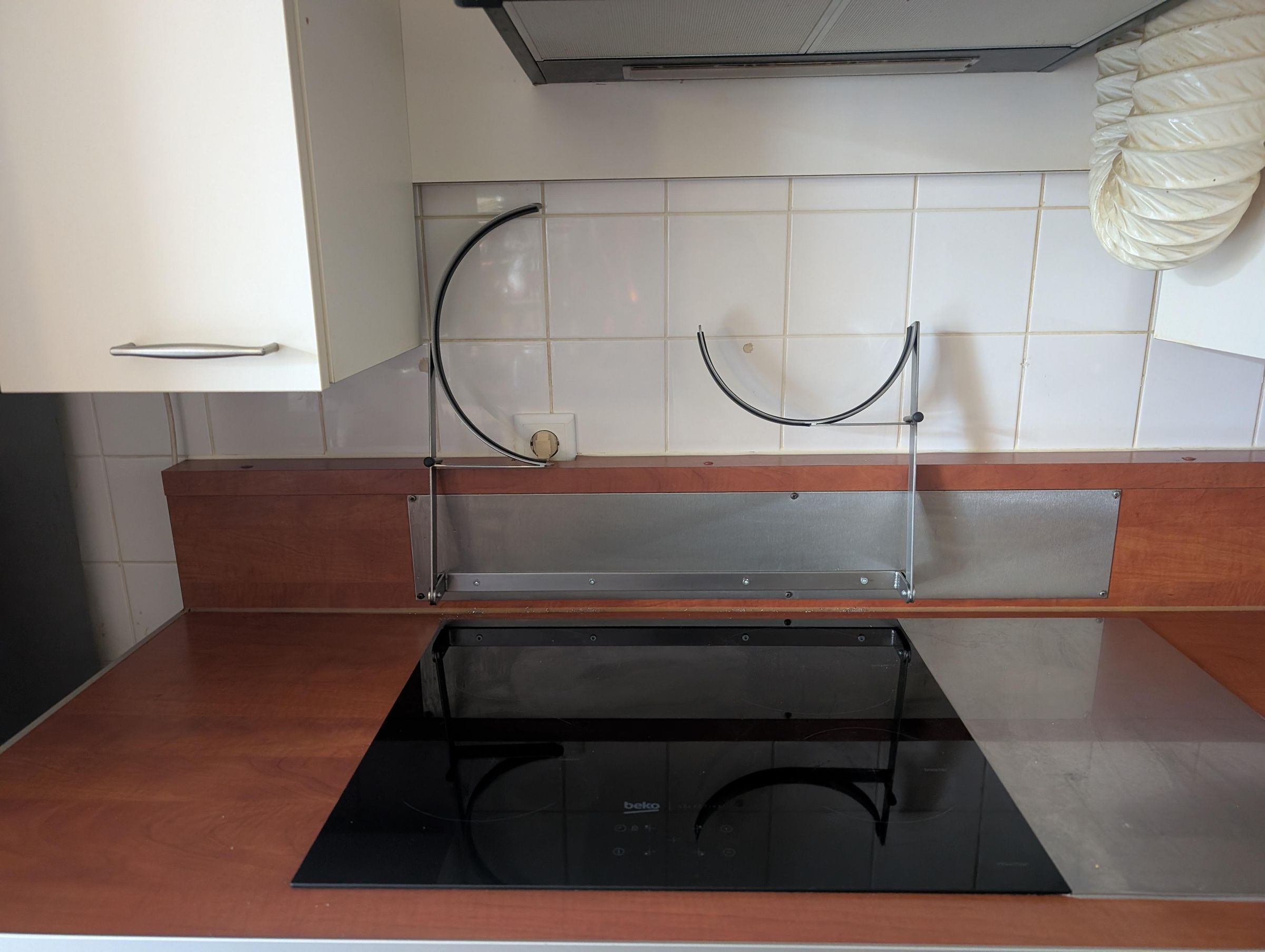

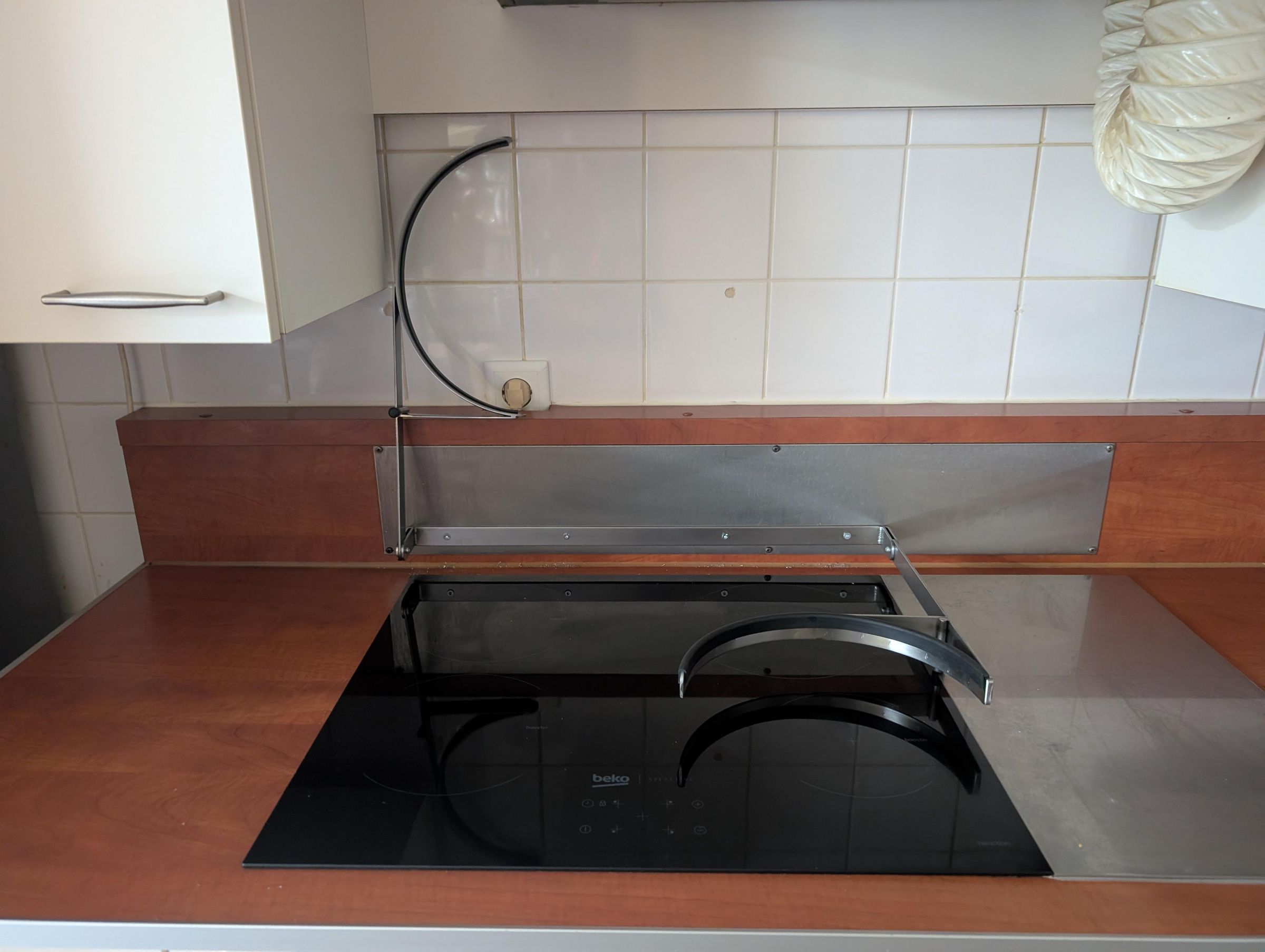

De panbeugel bestaat uit twee armen die opklapbaar zijn en onafhankelijk van elkaar gebruikt kunnen worden. De panbeugel is gemaakt van RVS met een silicone beschermrand zodat het de pan niet beschadigt.

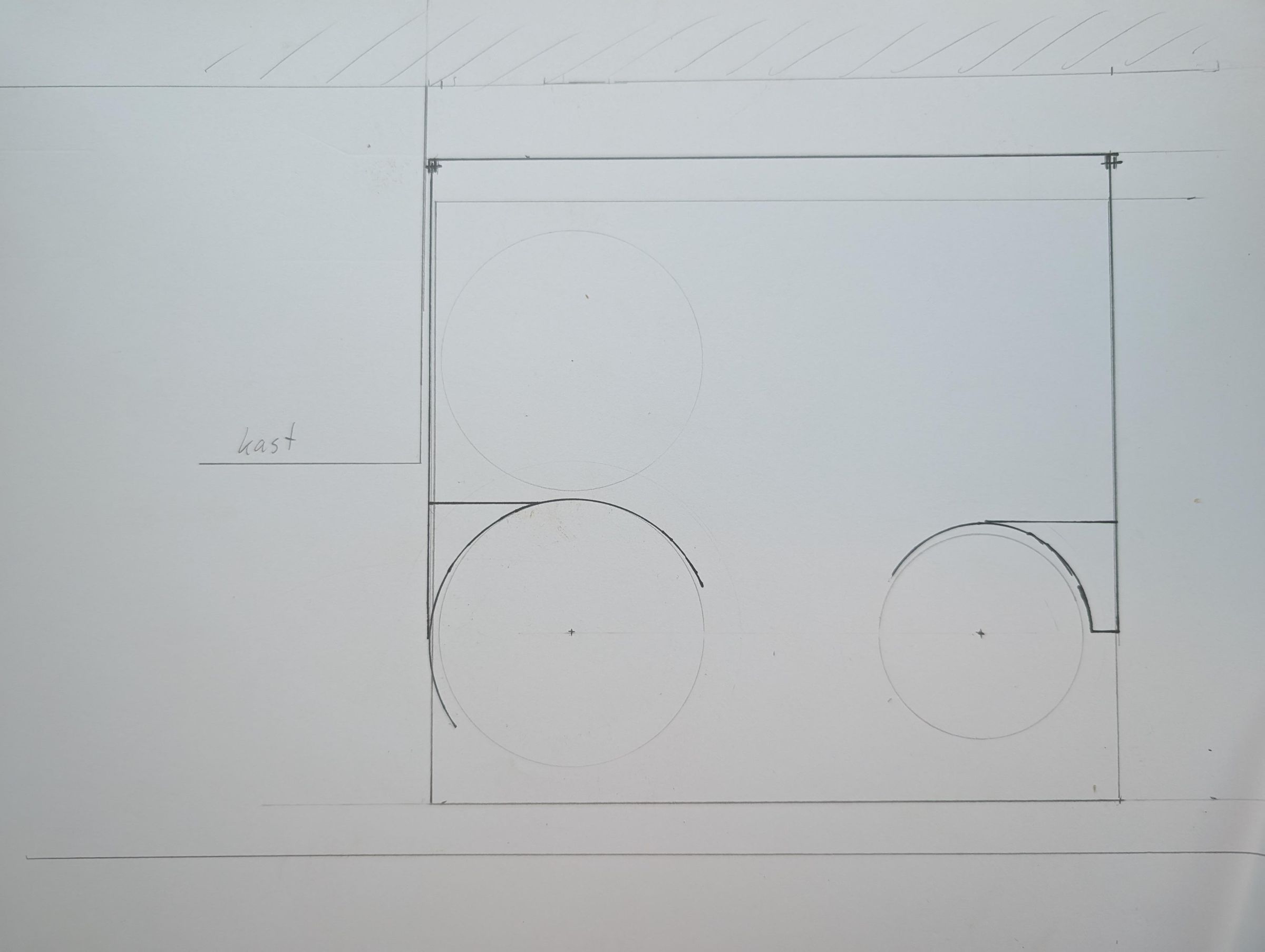

De panbeugel is volledig op maat gemaakt passend bij de gebruiker én bij de kookplaat en pannen die gebruikt worden. De beugel is gemaakt voor een inductie kookplaat. In een keuken waar de panbeugel op de achterwand geschroefd kan worden. De maat van de arm van de beugel is afgestemd op de afstand van de achterwand tot de voorste kookpit. De positie van de arm van de beugel is zo gekozen dat de achterste kookpit eventueel ook gebruikt kan worden. De ronding van de beugel is afgestemd op de pannen die deze persoon gebruikt. De linker en de echter beugel zijn gemaakt voor 2 verschillende pan-maten. Dit zijn 2 veel voorkomende pan-maten.

De panbeugel is ontwikkeld voor één specifieke gebruiker en is afgestemd op de vaardigheden, situatie en voorkeuren van die persoon. Wat hier wordt gedeeld, is bedoeld als inspiratie voor anderen. We streven ernaar zo duidelijk en volledig mogelijk uit te leggen hoe dit idee tot stand is gekomen; sommige informatie kan echter onvolledig zijn of bepaalde context kan ontbreken.

Aan het gebruik van de hier gedeelde informatie of aan de inspiratie die daaruit voortvloeit, kunnen geen rechten worden ontleend. U bent en blijft volledig verantwoordelijk voor hoe u deze informatie gebruikt en voor alle gevolgen die daaruit voortvloeien. U bent tevens verantwoordelijk voor het naleven van alle toepasselijke wet- en regelgeving.

Door deze informatie te gebruiken, verklaart u dat u onze voorwaarden in de bijgevoegde Read Me heeft gelezen en ermee akkoord gaat.

Materialen:

1. RVS strip van 25 mm hoog en 2,5mm dik.
2. Volrubber U Profiel | binnenmaat 3,5mm | hoogte 19mm | dikte 1,25mm
3. Popnagels 4mm dik
4. Kunststof glijringen
5. Silicone dopjes

Gereedschappen en apparatuur:

1. Popnagel tang
2. Schaar
3. Wals
4. Slijptol
5. Boor 4,5 mm en boormachine
6. bankschroef

De panbeugel is gemaakt voor een inductie kookplaat voor de panmaten: 24 en 28 cm.

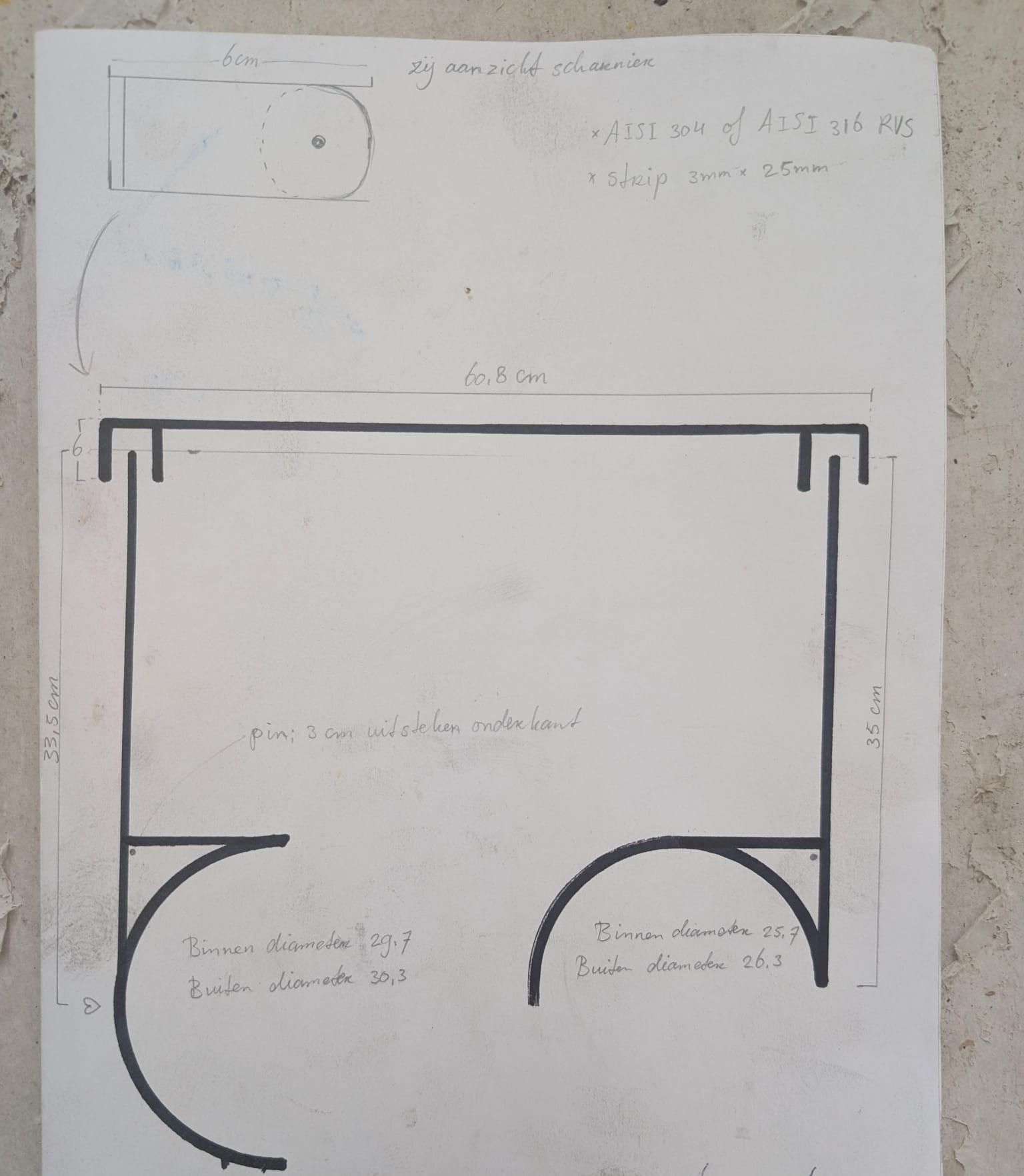

Check het beschikbare patroon en pas het aan voor de persoon en de situatie waarvoor je het wilt maken. Test het altijd op veiligheid in het gebruik voor de persoon voor wie je het maakt en in de situatie waarin deze het gebruikt. Maak eventueel een testversie van goedkoop materiaal of restmateriaal.

Als het test-ontwerp klopt bij de situatie, ga dan de juiste materialen kopen: zie benodigde materialen.

Als je RVS kan lassen, dan kan je, na het maken van alle onderdelen, gaan lassen. Ga anders naar een metaalbewerker.

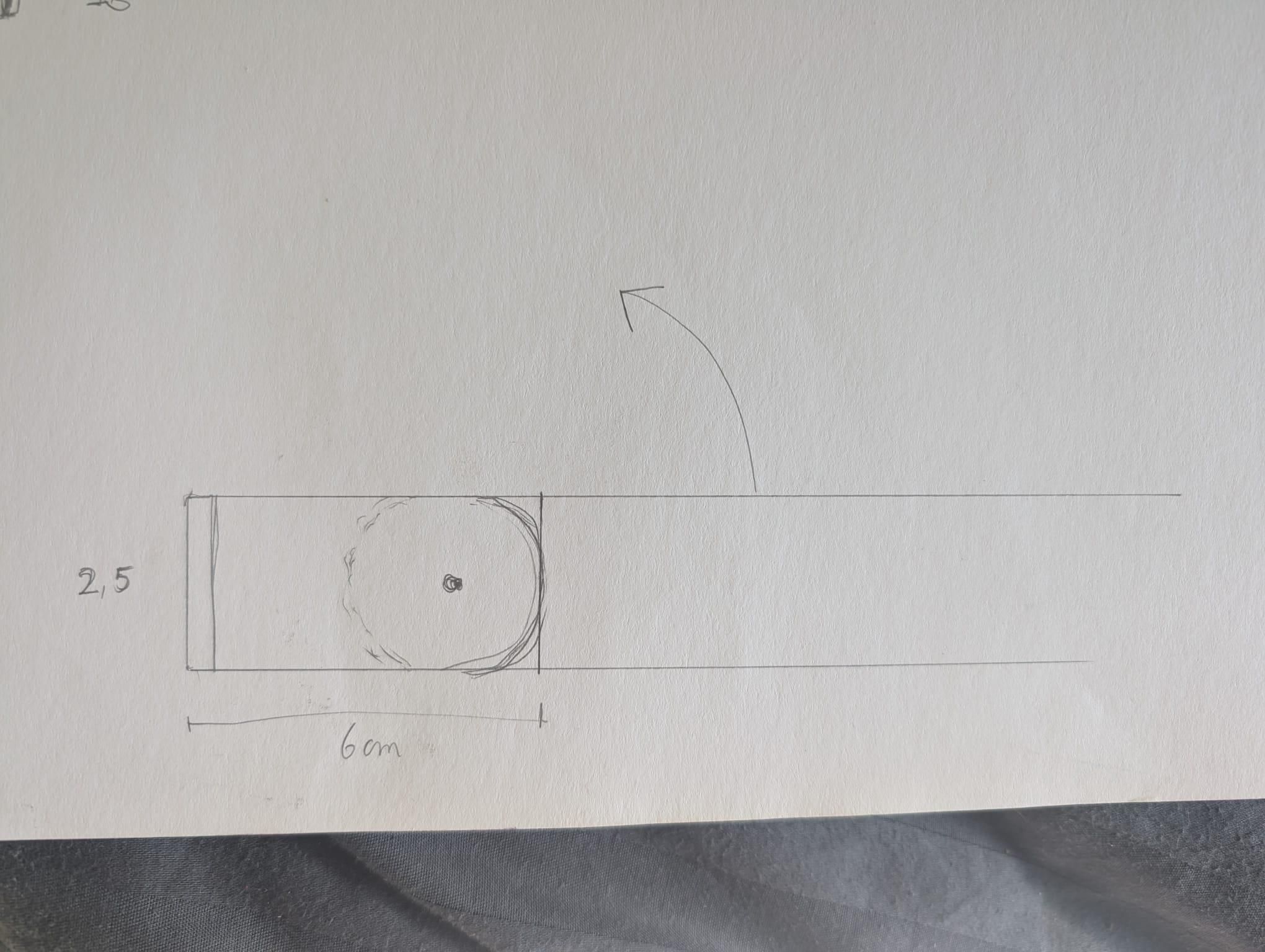

Maak de onderdelen van de RVS strips. Slijp deze op de benodigde lengte, buig de 2 strips in de juiste radius passend bij de pannen. Houd er rekening mee dat de radius iets groter moet zijn i.v.m. het rubberen profiel dat er nog omheen gaat. Ook kan de radius beter te groot, dan te klein zijn. Boor gaten in de armen voor de panbeugel. Hier kunnen later de popnagels doorheen. Dit wordt je scharnierpunt.

1. Het rubberen profiel kan op maat van de cirkel gesneden worden.
2. Maak inkepingen in het profiel waar de cirkel vast zit aan de rest van de arm.
3. Plaats het profiel op de panbeugel. Voor de positie van het zwarte rubberen profiel: zie foto.
4. Lijmen is niet nodig en zelfs af te raden. De strip klemt voldoende.

1. Als laatste kan je de armen aan de montagestrip monteren doormiddel van de popnagels.
2. De gaten zijn al voorgeboord.
3. Schuif de popnagel door de gaten van het RVS en voeg telkens een glijring toe
4. Zet de tang op de popnagel en knijp tot hij vast zit.

De panbeugel is nu klaar voor montage in de keuken.
